Электрическая тепловая пушка своими руками

Сегодня мы продолжаем разговор о самостоятельном изготовлении и подключении электрической тепловой пушки. На очереди у нас разбор варианта с пушкой, оснащенной нихромовым ТЭНом.Электрическая тепловая пушка своими руками

Учимся собирать тепловую пушку своими руками

Итак, если у вас под рукой не нашлось старой отслужившей свое бытовой техники, из которой можно было бы вынуть нагреватель, а покупка готового ТЭНа не подходит вам по той или иной причине – этот важный элемент можно изготовить своими руками. Разумеется, самодельное устройство обойдется вам значительно дешевле покупки заводского изделия. Еще два плюса плюс такого варианта - возможность увеличения скорости нагревания и самостоятельная подгонка оптимальных габаритов под размер и конфигурацию корпуса.
Для изготовления нагревателя нам понадобится проволока из нихрома с подходящей толщиной и показателем сопротивления. Данные параметры будут зависеть от предполагаемой мощности будущего изделия. В условиях стандартной сети в 220В не стоит применять оборудование мощнее 5 киловатт. Проволоку необходимо обмотать вокруг керамического стержня (вместо керамики можно использовать один из жаропрочных материалов) или аккуратно отколотой от кирпича пластины.
Размеры спиралей нередко подбираются пробным методом, то есть подбором числа витков в зависимости от уровня нагревания кабеля. Однако более рациональный и надежный вариант – просмотреть специальную таблицу (где L –длина проволоки, а D – диаметр стержня).

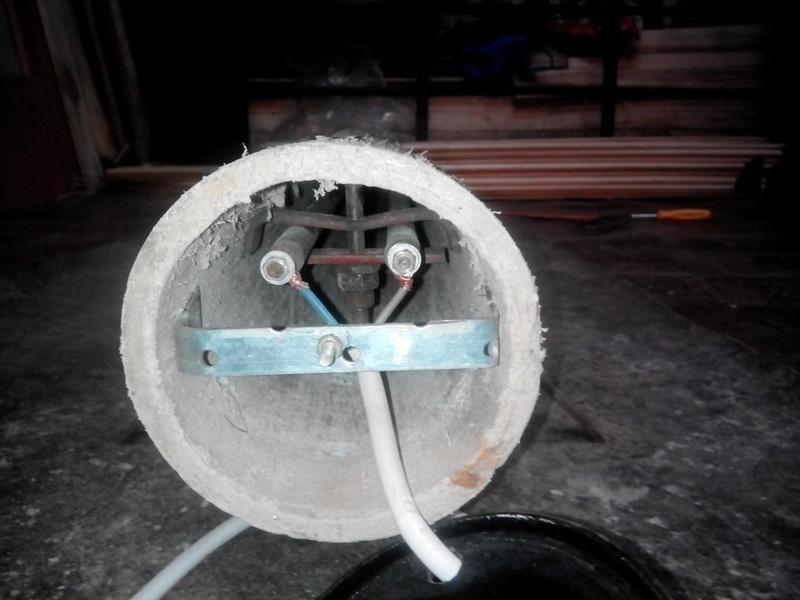

Скажем несколько слов об еще одном несложном варианте. Можно самостоятельно изготовить нагревательный элемент из обрезка асбестоцемента (труба). Внутри корпуса размещается свернутая спираль из нихрома. Витки могут быть расположены, как в вертикальном, так и в горизонтальном положении для охвата большей площади. Учимся собирать тепловую пушку своими рукамиТеперь разберемся с нюансами присоединения нагревательного элемента собственного производства.
Для сохранения правильной формы спирали следует сделать необходимое количество насечек на стержне (под каждый виток). Проволока наматывается одним, но очень плотным слоем. Каждый из концов проволоки присоединяется к проводке болтами и изолируется. Концы проводов, которые выводятся в отверстия корпуса, подключают в сеть с использованием 25-амперного предохранителя.
При использовании самодельной электропушки такого типа практически невозможно избежать появления неприятного «паленого» запаха, возникающего в момент, когда пыль сгорает на открытых спиралях. В данном контексте некоторые специалисты рекомендуют установку решеток в каждом торце. Такие заслоны, разумеется, не защитят от мелкого мусора, но зато таким образом вы предотвратите возможный контакт крупных твердых частиц (чего-либо) с ТЭНом или включенным вентилятором.
После того, как вы проведете проверку каждой точки соединения, обязательно сделайте пробный пуск электропушки. Если сборка была проведена без серьезных ошибок, после нажатия выключателя (или штекер – в розетку), в одном торце устройства заработают лопасти вентилятора, а с другой стороны начнут выходить потоки теплого воздуха (который будет становиться все горячее).

Некоторые важные рекомендации

В большинстве своем инструкции по применению самодельных тепловых электропушек существенно не отличаются от правил, связанных с эксплуатацией других видов бытового электрооборудования. К примеру, в обязательном порядке следует не допускать падений агрегата, а также попадания внутрь воды или другой жидкости. Кроме того, в соответствии с правилами техники безопасности, нельзя касаться нагретого корпуса. Еще один важный момент – пушка не должна долго оставаться без присмотра в работающем состоянии.
Перед тем, как произвести выключение пушки, рекомендуется вначале отключить нагреватель для того чтобы вентилятор некоторое время поработал на холостых оборотах.

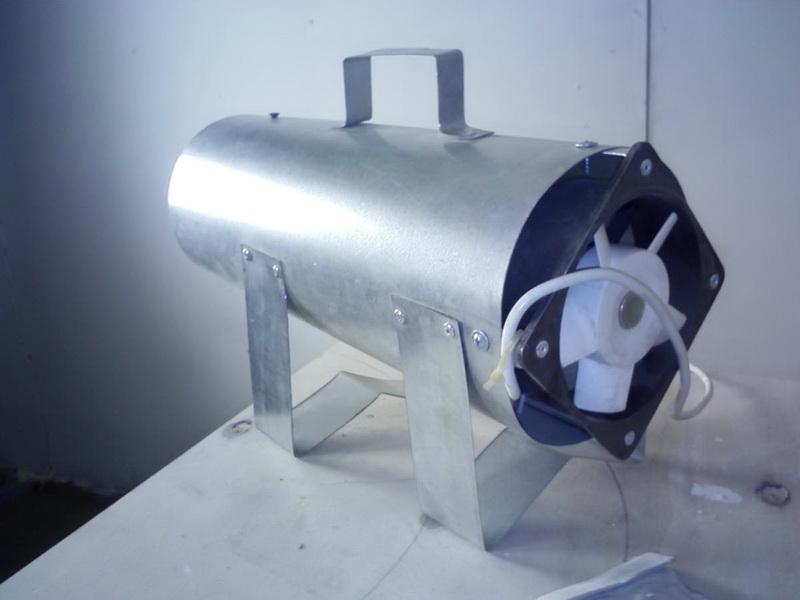

Некоторые важные рекомендацииБольшинство разновидностей самодельных электропушек, не оснащенных термостатами, не годятся для работы в непрерывном режиме на протяжении долгого времени. Такой подход может привести к короткому замыканию или воспламенению спирали.
Помните о том, что электропушка (как и большинство электроустройств, в принципе) серьезно сушит воздух в помещении, в связи с этим рекомендуется проводить его регулярное проветривание.

Полезные советы в заключение:

  1. Для выполнения корпуса тепловой электрической пушки рекомендуем использовать металлический или асбестоцементовый лист (толщина стенок не меньше 1 миллиметра). Другой рациональный вариант – приобретение резервуара, сделанного из термической пластмассы. При таком подходе стоит учесть, что пластмасса в любом случае будет «давать» не очень приятный запах в процессе нагревания.
  2. Уровень шума, создаваемого вентилятором, может быть достаточно низким. Чтобы убедиться в этом, установите в тепловую пушку автомобильный вентилятор.
  3. Для того чтобы предотвратить возможность возгораний из-за раскаленной поверхности корпуса, конструкцию рекомендуется ставить на арматурную или шиферную подставку. Другое решение вопроса – покрытие с теплопоглощением.
  4. ТЭН и электродвигатель должны подключаться к цепи отдельно (это очень важно!!!)
  5. Конец каждого провода, выступающего за границу корпуса устройства, должен быть надежно заизолирован.
  6. Корпус тепловой пушки, выполненный из металла, следует надежно заземлить. Это самый надежный способ уберечься от случайных ударов электрического тока.

Видео: Тепловая пушка своими руками
