Укладка электрического теплого пола собственными руками

Установка электрического теплого пола своими руками – вполне реальная и даже интересная задача. В настоящее время есть немало способов устройства кабельных электрополов. Они могут быть представлены в виде ковров или обогревательных кабелей, могут крепиться монтажной лентой или металлической сеткой. В некоторых современных комплектов теплых полов кабель изначально упакован в сетку, а расстояние шага укладки определено.

Укладка электрического теплого пола собственными руками

Особенности и последовательность действий укадке электрического теплого пола

В большинстве своем, схемы укладки кабельных теплых полов напоминают по своей структуре многослойные пироги, в состав которых входят несколько основных компонентов. В данном случае речь идет о:

  • основании (черновых полах);
  • теплоизоляционном слое;
  • крепежной системе (арматурной сетке или монтажных лентах)
  • цементно-песочной стяжке (как вариант, специальная заливка для этого вида полов);
  • греющем кабеле, оснащенном терморегуляторами и датчиками;
  • лицевом покрытии пола (финишном).

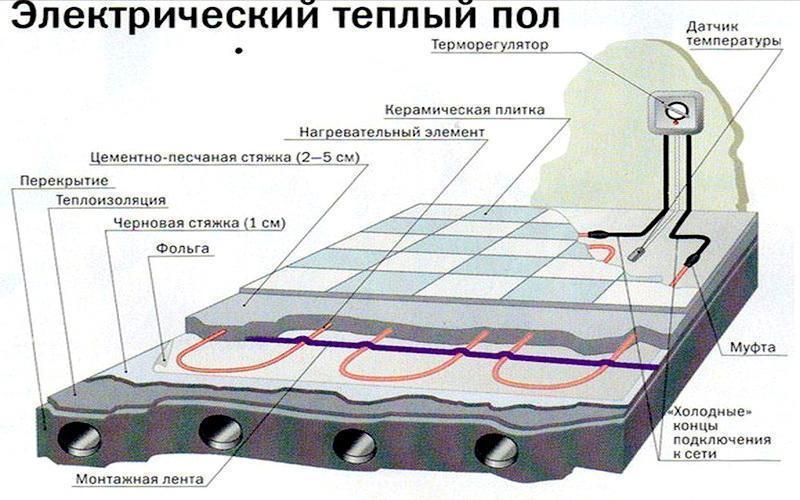

Электрический теплый пол - слои

О теплоизоляционном слое для теплого пола

Рекомендуем сделать выбор в пользу пенополистирола с плотностью 35.

В случае, если под вами располагается жилое помещение, которое хорошо отапливается, качественного слоя теплоизоляции толщиной 20 миллиметров будет вполне достаточно. Если под комнатой, где вы планируете установить теплый пол, находится подвальное помещение, лучше оборудовать слой утеплителя толщиной 30 миллиметров или больше. Следующий вариант – данное помещение расположено над «холодным» подвалом (например, первый этаж многоквартирного дома), в этом случае толщина утеплителя должна составлять как минимум 50 миллиметров. И, наконец, при условии, что бетонная основа для теплого пола уложена на грунт (частный дом), рекомендуем выбрать 100-миллиметровую теплоизоляцию.

О теплоизоляционном слое для теплого пола  Рекомендуем сделать выбор в пользу пенополистирола с плотностью 35.

Крепеж утеплителя осуществляется при помощи специального клея или дюбелей параллельно с фиксацией сетки (или монтажной ленты). Для качественного монтажа теплоизоляции следует подготовить ровную поверхность основания пола, где нет места перекосам, ямкам и трещинам. При наличии серьезных дефектов их следует удалить, используя цементный раствор. Если мы имеем дело с серьезными повреждениями или явными перекосами, стоит задуматься об устройстве новой выравнивающей стяжки.

К моменту начала монтажа утеплителя основание пола должно быть основательно прогрунтовано. Главная цель обработки основания грунтовкой – профилактика появления таких «неприятных» явлений, как плесень и грибок. Кроме того, качественное грунтование положительно сказывается на дальнейшем сцеплении материалов (адгезия).

Итак, крепеж утеплителя производится дюбелями или клеевым составом. Сверху укладываем штукатурную сетку и закрепляем ее посредством специальных дюбелей (длина дюбеля должна быть равна толщине утеплителя) или особых пластмассовых клипсов.

О расчете длины кабеля

Для того чтобы кабельный электрический пол работал эффективно, площадь поверхности, покрытая греющим кабелем, должна составлять, как минимум, 80 процентов от общей площади помещения (если мы берем в расчет мощность 200 ватт на 1 квадратный метр).

До того, как начать укладку кабеля, следует провести проверку сопротивления кабельных секций. Допустимые отклонения могут составить не более 10 процентов от параметров, которые указаны в техпаспорте теплого пола. h= Sу*100/ Lкаб.

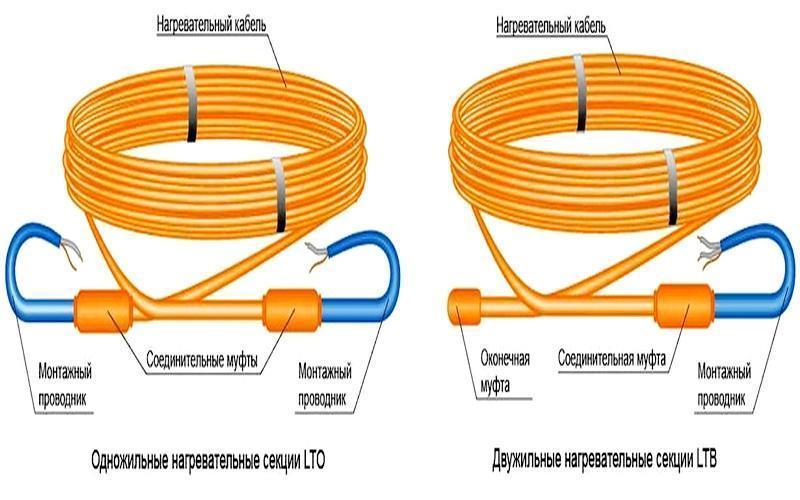

чтобы кабельный электрический пол работал эффективно, площадь поверхности, покрытая греющим кабелем, должна составлять, как минимум, 80 процентов от общей площади помещения

Греющий кабель не укладывают в секторах помещения, где находятся габаритные предметы мебели и бытовая техника. От каждой стены делаем отступ не меньше 6 сантиметров. Рассчитывая укладочный шаг кабеля, учтите, его длина должна равняться значению прогреваемой площади, которое следует умножить на сто и поделить на общую длину провода.

Еще один важный момент! Соединение нагревающего провода с одножильным кабелем осуществляется с обоих концов, с двужильным кабелем – с одной стороны.

Об установке терморегулятора теплого пола

Для установки терморегулятора необходимо заранее сделать в одной из стен отверстие соответствующего размера, а затем пробить штробу до поверхности пола. В подготовленную нишу (используя алебастр) вставляем монтажный короб для терморегулятора. Из короба выводим гофрированную трубку из пластика и вкладываем ее в выполненную ранее штробу. Сверху трубка замазывается алебастровым составом. Следующий шаг – выводим конец пластиковой трубы в сектор подогрева и располагаем ее в середине данного участка, между петлей кабеля.

Установка терморегулятора теплого пола

Трубку следует укладывать таким образом, чтобы на ней не образовались загибы. В точке расположения термодатчика (ниже конца трубки) необходимо устроит небольшое возвышение (сделать подкладку под датчик в виде бруска или кусочка утеплителя). В таком случае термодатчик будет находиться практически под поверхностью пола и его показания будут более точными.

В трубку могут попадать частицы раствора, который применяется для залива стяжки. В связи с этим рекомендуется закрыть трубку скотчем (на конце).

О процессе укладки

Укладку кабеля производим методом «змейки», соблюдая рассчитанный шаг. Для фиксации кабеля к сетке можно применить стяжки из пластика самого маленького размера (длина). После окончания укладки необходимо проверить показатель сопротивления и записать его значение. Кроме того, не лишним будет нанести на бумагу местонахождение витков.

Теперь можно произвести включение системы и осуществить проверку ее эффективности. После окончания такой проверки снимаем терморегулятор. Установить его обратно следует по завершению всех отделочных работ.

В цементно-песчаную смесь для стяжки рекомендуем добавить фиброволокно (если есть такая возможность). Слой раствора, должен иметь толщину как минимум 5 сантиметров. Раствор укладываем, используя зубчатый шпатель.

Стяжка для теплого пола

После того, как стяжка полностью схватится, начинаем монтаж финишного напольного покрытия. Учтите, что укладку лицевого покрытия следует осуществлять с использованием клеевого состава, который подходит для данной разновидности теплого пола.

Расчётное время окончательной готовности кабельного теплого пола после выполнения стяжки – примерно месяц. В течение данного месяца система обогрева включаться не должна.

Несколько советов в заключение

Если речь идет об устройстве электрического пола в помещении, где допустим средний уровень обогрева, есть возможность серьезно упростить монтаж. Во-первых, можно пропустить слой теплоизоляции. В связи с этим петли кабеля фиксируем непосредственно к основе, используя монтажную ленту. Во-вторых, в случае со средним обогревом, мы может ориентироваться на меньший уровень мощности (от 150 ватт на квадратный метр).

Изоляцию участков греющего провода, попадающих под главные обогревательные устройства, лучше осуществлять пробковым тонким материалом, так у вас больше шансов избежать перегревания.
