Как подключить электрическую плиту своими руками

Сегодня мы поговорим об установке и подключении электрической плиты на кухне квартиры. Традиционно разделим процесс работы на несколько отдельных этапов. Начнем, конечно, с того, что подготовим место для нового устройства.

Как подключить электрическую плиту своими руками

Особенности, требования и пошаговое руководство подключения электроплиты своими руками

О подготовке места

Итак, если мы хотим чтобы наличие новой электроплиты обеспечивало нам максимально удобный процесс приготовления пищи, а сама техника гармонично вписалась в кухонное помещение, следует соблюдать некоторые простые, но важные правила:

  • важно выбрать для плиты участок пола с идеально гладкой поверхностью. В идеале, во время регулировки ножек устройства, должна быть обеспечена его максимальная устойчивость относительно горизонтальной плоскости;
  • сетевой провод устройства должен быть достаточно длинным для того, чтобы плиту можно было при необходимости двигать, не отключая ее от сети;
  • учитывайте то, что электроплита будет нагреваться до серьезных температур. В связи с этим неразумно размещать ее в непосредственной близости от холодильников;
  • если вы собираетесь встраивать устройство в кухонный гарнитур, следует заранее позаботиться о защите всех пластиковых поверхностей. В противном случае не исключены процессы деформации и плавления пластика в процессе работы электроплиты;
  • если мы говорим об установке индукционной плиты, - рядом с данным устройством не должны находиться другие виды электроприборов.

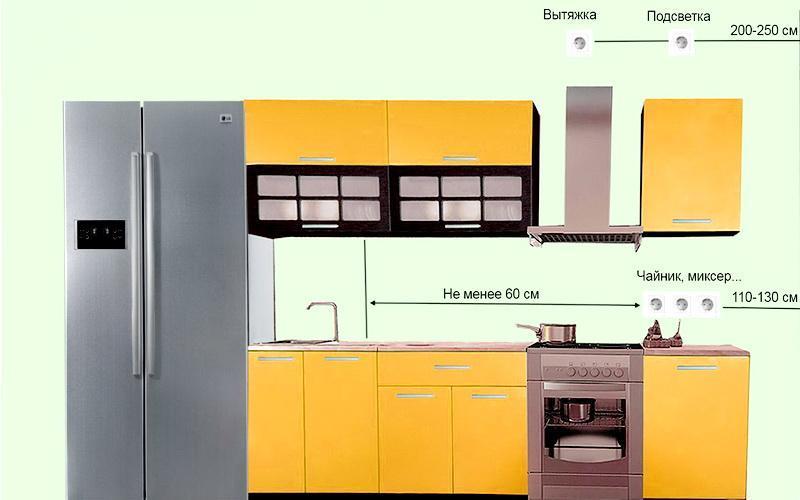

Если мы хотим чтобы наличие новой электроплиты обеспечивало нам максимально удобный процесс приготовления пищи, следует соблюдать некоторые простые, но важные правила

Электромагнитные поля индукционных устройств могут негативно действовать на такие приборы и быть причиной сбоев в их работе.

Об основных требованиях

Существует ряд основных требований к подключению электрической бытовой техники. Если вам никогда ранее ни приходилось устанавливать устройства такого типа, подумайте – не обратиться ли за помощью к специалисту. Есть один важный нюанс. В случае самостоятельного монтажа вы можете потерять право на гарантийные услуги сервисного центра.

До того, как приступить к процессу подключения устройства, обязательно выясните значения показателей его мощности. Надо убедиться в том, что стандартная общая сеть с однофазной проводкой в двести двадцать вольт в данном случае вам подойдет.

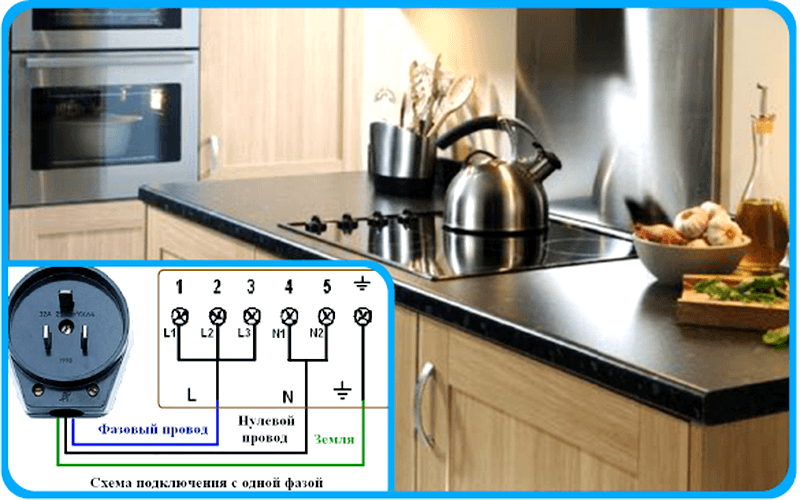

Мощность ряда моделей электроплит (как настольные, так и отдельные духовые шкафы) составляет менее трех тысяч ватт. Подключение приборов такого типа осуществляется при помощи вилки на 13 ампер и розетки.

Собственно говоря, линии трехфазного типа совсем не часто встречаются в жилых многоквартирных домах.

Мощность ряда моделей электроплит (как настольные, так и отдельные духовые шкафы) составляет менее трех тысяч ватт. Подключение приборов такого типа осуществляется при помощи вилки на 13 ампер и розетки. Альтернативный вариант – использовать специальное соединительное устройство, у которого есть предохранитель.

Есть немало модификаций плит, имеющих показатель мощности больше трех тысяч ватт. Для подключения такой техники советуем оборудовать отдельную проводку, напрямую соединенную с электрощитом. Такие виды сетей называются радиальными.

Для подключения электрической бытовой техники к сети в 380 вольт, как правило, не пользуются розетками. С целью повышения уровня безопасности рекомендуется удлинить цепь электропитания и установить специальный предохранитель (плавкий). В идеале следует заранее посоветоваться со специалистом, который даст необходимую рекомендацию – необходимо ли в данном случае поменять стандартный мини-автомат на плавкий предохранитель.

Перед тем, как приступить к установке электроплиты, установите на электрощиток отдельный рубильник. В процессе установки устройства удостоверьтесь в том, подойдет ли к данному прибору обычный трубчатый предохранитель (если нет, придется искать замену).

Еще один важный момент – следует точно определиться с размером сечения кабеля для соединения с радиальной сетью. Данный показатель зависит от модификации электроплиты.

Размеры сечения кабеля

  • если мощность устройства от 13,5 до 18 киловатт, оптимальный размер сечения кабеля составит 6 квадратных миллиметров;
  • при мощности прибора менее 13,5 киловатт лучше сделать выбор в пользу кабеля с сечением 4 квадратных миллиметра.

Главная защитная функция обычно возлагается на 32-амперные мини-автоматы или 30-амперные предохранители. Идеальный кабель для проводки в данном случае – трехжильный. Не забывайте про устройство заземления.

О специфике соединения плиты с радиальной сетью

Если вы собираетесь осуществить подключение электроплиты к сети радиального типа, следует придерживаться определенной схемы. Таким образом можно упростить и оптимизировать процесс подключения. Итак, следует соблюдать некоторые правила:

Трехфазная схема подключения электроплиты

  1. Соединительный блок должен располагаться как минимум в двух метрах от самого устройства (плита). Подход к блоку должен быть абсолютно свободным в целях безопасности. Для устройства блока используем короб, внутри которого расположена монтажная конструкция. Если мы используем короб из металла, в стене необходимо сделать углубление соответствующего размера.
  2. Секции конфорок и духовки следует подключать отдельно, от разных кабелей.
  3. Коробка с клеммами должна крепиться на стену, как минимум, в 60 сантиметрах от пола. К соединительному блоку коробка подключается обычным проводом.
  4. Кабель от электрощита прокладываем по кратчайшему пути. Помещаем его в специально подготовленную канавку в стене. Таким образом можно поступить и с другими проводами, «мозолящими глаза».
  5. Закончив с прокладкой кабелей, занимаемся зачисткой кончиков жил.
  6. Как правило, соединительный блок оснащается специальными клеммами, предназначенными для крепежа. Обращайте внимание на пометки на клеммах. Если вы видите пометку «mains», значит такая клемма предназначена для соединения с сетью. Для фиксации проводов, идущих от плиты, существую клеммы с пометками «load». Фазу (провод с красными жилами) фиксируют к элементу с маркировкой L. «Ноль» (черные жилы) крепится клеммам, помеченным буквами N, «земля» - к клемме E.
  7. Чаще всего весь процесс монтажа кухонной электроплиты подробно описан в инструкции по использованию устройства. Следуйте неукоснительно всем вышеперечисленным советам, рекомендациям и правилам, и подключение нового бытового устройства станет несложным и даже интересным процессом.

Видео Установка и подключение электроплиты
