Да будет свет: проводим электричество в собственном доме

Электроснабжение частного дома или коттеджа своими силами – непростая, но вполне реальная и к тому же достойная для настоящего мужчины задача.

Безопасность – главный критерий, которым необходимо руководствоваться, приступая к устройству системы электроснабжения частного (особенно деревянного!) дома. Поэтому все монтажные работы, связанные с установкой электрооборудования, должны выполняться в соответствии со всеми технологическими правилами.

Безопасность – главный критерий. При выполнении своими руками монтажных работ, связанных с установкой электрооборудования, необходимо руководствоваться всеми технологическими правилами

Этапы работ

Готовим проект

Перед тем, как начать разработку собственного проекта, следует обратиться в электроснабжающую организацию для получения документа с прописанными в нем техническими условиями.

Разработку схемы электрификации дома начинаем с расчета совокупной мощности всех электроприборов.

Этапы работ

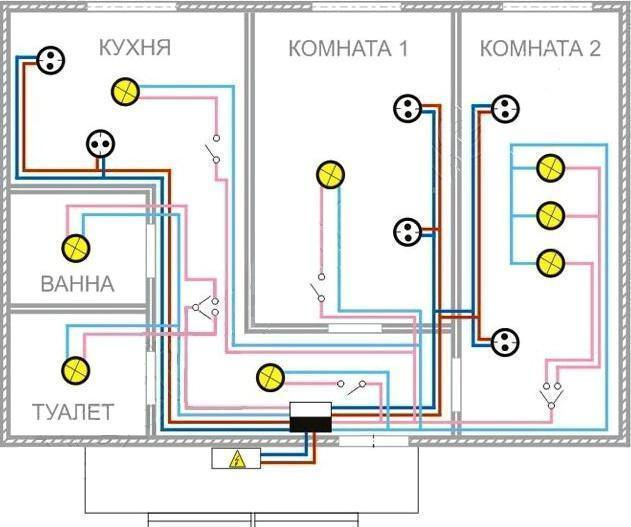

После этого разрабатываем пошаговую схему электрификации жилища:

  • составляем общий технический план. Фиксируем точки, где будут расположены выключатели, светильники, розетки и электроприборы, которые предполагают отдельное подключение;
  • выбираем тип кабеля для каждой из электроточек;
  • фиксируем точки будущего местонахождения распределительных коробок
  • отражаем на схеме мощность каждого из приборов. В случае, если устройство оснащено электрическим двигателем, значение следует указывать, учитывая пусковую мощность данного электрического двигателя;
  • подключаем в одну группу все осветительные приборы, а более мощные устройства (электропечь, котел, бойлер и др.) объединяем в другую категорию. В дальнейшем они будут подключены через отдельные автоматы;
  • отмечаем расстояние от траектории прохода кабелей до оконных и дверных проемов, а затем расстояние от каждой из электроточек до потолков и пола. Таки расчеты в дальнейшем позволят не допустить повреждений проводки в случае ремонта.

Любой угол поворота кабеля внутренней электрической разводки должен составлять 90 градусов.

Далее мы рассчитываем предельную суммарную мощность всех электроприборов в случае их одновременного включения. С учетом данного показателя определяется номинальная нагрузка на вводный автомат.

Выбираем кабели и электроустройства

Грамотно осуществить разводку электрики в частном доме самостоятельно, не прибегая к сложным специальным расчетам – вполне реально. Понадобится лишь прибегнуть к услугам хорошего справочника по электротехнике, в котором приведены необходимые таблицы соответствующих величин.

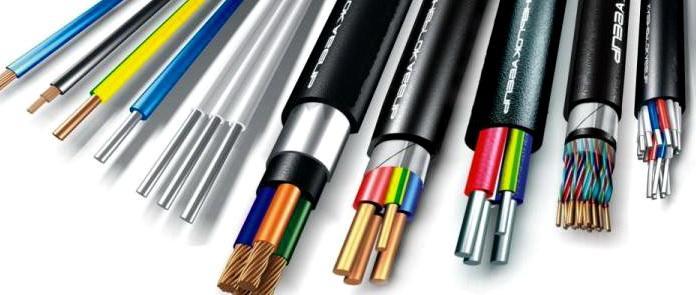

Итак, воспользовавшись таблицей, подбираем кабель с сечением, соответствующим мощностям электроустройств из различных групп. В идеале у нас должен быть на руках технический паспорт каждого прибора, в котором указывается объем потребляемой им электроэнергии. Используя данную информацию, подбираем соответствующие кабели. Сечение вводного кабеля рассчитывается исходя суммарной мощности электроустройств, которые мы предполагаем эксплуатировать.

В настоящее время один из самых востребованных и популярных вариантов при устройстве электропроводки в частном доме – медный кабель NYM, отличающийся достаточной крепостью и максимальным удобством при обработке. Кроме того NYM оснащен дополнительной изоляцией.

Этап работ

Алюминиевый кабель считается менее надежным, по причине своей уязвимости (особенно в местах изгибов). При разделке он нередко ломается.

Розетки мы подключаем с помощью трехжильного заземленного кабеля – для обеспечения безопасности бытовых электроприборов. При подборе выключателей и розеток руководствуемся расчетной величиной тока и типом электропроводки (открытый или скрытый вариант). Также надо учитывать возможность (или отсутствие таковой) подключения выключателя и розетки в одном блоке (одна рамка)

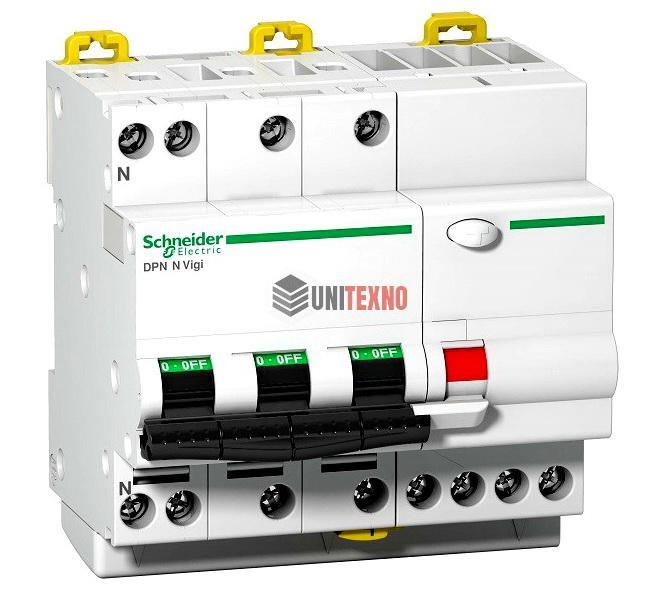

Выбираем автоматы-предохранители

В варианте трехфазного электропитания частного дома оптимальным решением станет выбор в пользу вводного трехполюсного автомата-выключателя. В случае использования однофазной системы питания (применяется в 90 процентах частных домов), как правило, используют вводный одно или двухполюсный автомат, разрывающий нейтраль и фазу.

Вводный автомат-предохранитель должен быть подобран с таким расчетом (номинал прибора), чтобы при максимальной нагрузке не отключать питание во всем доме, но размыкать электрическую цепь с целью предотвратить короткое замыкание

Этап работ 3

Автоматы-выключатели под однофазную систему электропитания выбираем так:

  • определяем суммарную мощность всех электроустройств и вычисляем величину максимального тока в соответствии с существующими формулами. К рассчитанному показателю номинального тока применяем коэффициент поправки 1,1. В итоге мы получаем значение максимального тока при воздействии которого предохранитель сработает. Как правило, для надежного устройства вводной части системы электропитания частного дома хватает 25-амперного предохранителя;
  • для оптимального выбора типа автоматического выключателя необходим расчет минимальной величины тока короткого замыкания. Используем соответствующую формулу и определяем значение тока для участка, имеющего наибольшую длину и наименьшее сечение провода;
  • характеристика автомата определяется отношением друг к другу таких показателей, как значение номинального тока и величина тока короткого замыкания. Рекомендуем установить предохранители с характеристикой С, идеально работающие в системах со смешанной нагрузкой.

Автомат

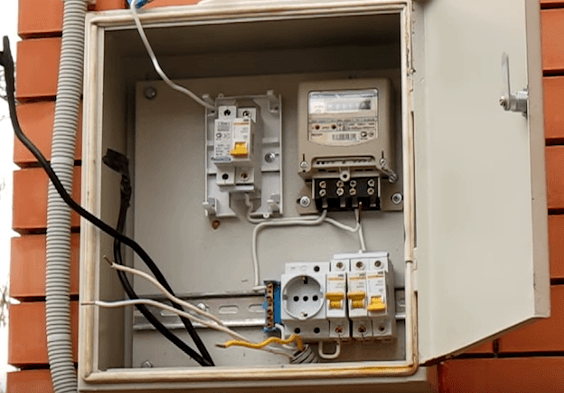

В большинстве случаев (в соответствии со схемой проводки) вводный автоматический выключатель монтируется следом за счетчиками. Как правило, счетчик и автомат-предохранитель устанавливают в электрощиток при помощи специального металлического профиля (дин-рейки). После этого производится разводка электропроводки частного дома по заранее подготовленной схеме.

О том, как непосредственно проводится монтаж электропроводки в частном доме, вы узнаете в следующем материале данного раздела.
