Важные моменты устройства естественной вентиляции дома своими руками

Сегодня мы продолжаем разговор об оснащении дома вентиляцией естественного типа. На очереди у нас несколько очередных важных моментов.

О выборе параметров для воздуховодов

Наименьшее допустимое значение диаметра для вентиляционных труб системы естественного типа в частных домах – 150 миллиметров. Если вы планируете установку квадратных или прямоугольных воздуховодов, как элементов «вытяжки», длина каждой из сторон должна составлять как минимум 10 сантиметров. При обеспечении перепада высот в три метра или более, такие воздуховоды способны пропускать не меньше тридцати кубических метров воздушных масс за один час.

Данная пропускная способность может быть улучшена путем увеличения одного из следующих показателей

площади или диаметре сечения труб;
длине вертикальной части воздуховода.

Длина вертикальных участков труб не должна быть меньше, чем два метра, в противном случае нормальную тягу обеспечить не удастся. Также, говоря о вертикальных вытяжных участках, надо отметить, что их высота для всех помещений на одном этаже должна быть равной. В данном контексте лучше всего, чтобы форма и диаметр сечений также были идентичными, - сборка подобных конструкция будет очень простой.

Если общее число воздуховодов – небольшое, нерационально производить подключение горизонтальных вытяжек к магистральному каналу вентиляции. Таким образом вы только снизите уровень тяги. О параметрах воздуховодов

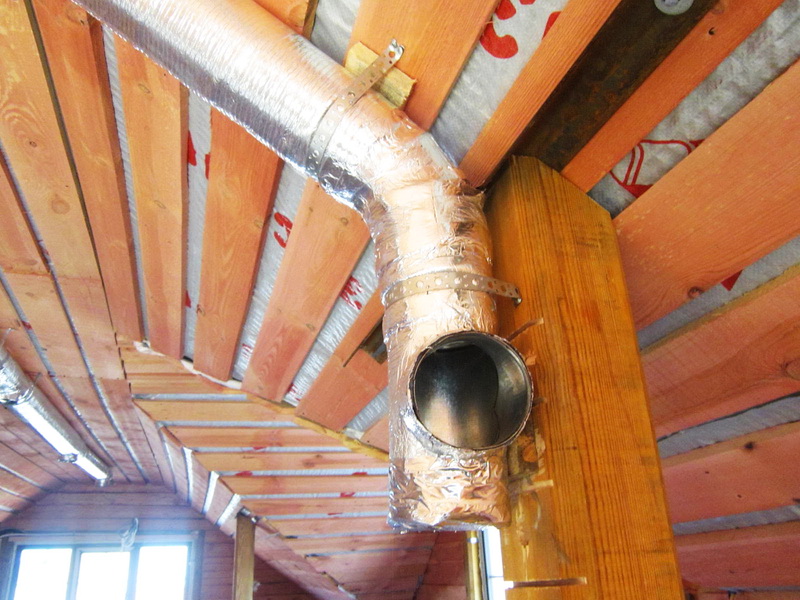

Если вы задумались о том, как спрятать блоки вентиляции, рекомендуем убирать их в несущие стены, внутрь полых бетонных заготовок. Внешние каменные блоки каналов вентиляции в идеале должны опираться на основание фундамента или железобетонные плиты. Если мы говорим о варианте с деревянными или легкими каркасными домами, здесь воздуховоды могут быть легко выполнены их пластика или оцинкованной стали. В данном случае все каналы следует поместить внутри единого короба.

Разумеется, воздуховоды, сделанные из различных материалов, имеют разные пропускные способности. Если говорить вкратце, этот показатель, прежде всего, зависит от уровня гладкости внутренних стенок конструкции.

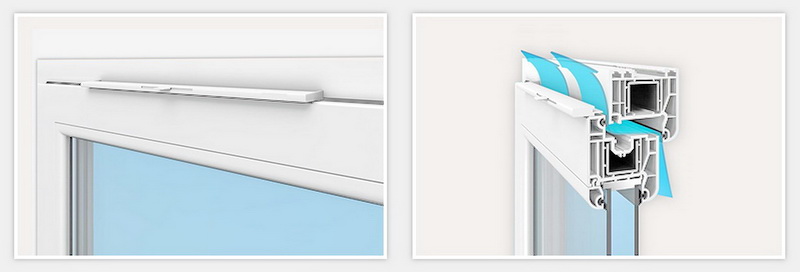

Об оконных приточных клапанах

Разберем пошагово и подробно процесс монтажа оконного клапана

в первую очередь производим удаление стандартного уплотнителя с рамы на участке, где мы собираемся установить устройство;
вместо старого уплотнителя крепим другой, идущий в комплекте с клапаном;
делаем разметку точки будущего местонахождения устройства, понятно, что это место должно совпасть с участком замены уплотнителя;
теперь необходимо удалить уплотнитель в аналогичной точке на откидном створе;
в получившийся зазор надо установить необходимое количество заглушек клапана. Данные детали следует разместить таким образом, чтобы в дальнейшем к ним удобно было крепить само устройство;
пришло время крепления самого приточного клапана при помощи саморезов (для креплений) и двухстороннего скотча;
производим вставку уплотнителя между креплений.

Ну что ж, теперь можно провести проверку работы клапана.

Скажем несколько слов о преимуществах оконных приточных клапанов:

их очень просто монтировать (читайте выше);
есть возможность регулировки интенсивности притока или его полной блокировки;
при монтаже устройства не нарушается целостность всех смежных конструкций.

Объективный минус у оконных клапанов только один. В условиях серьезных холодов они могут обмерзнуть. Однако существуют разновидности фирменных моделей устройства, которым «мороз не страшен». Конечно, обойдется такой экземпляр существенно дороже. Оконные приточные клапана

Надо сказать и об еще одной разновидности устройства – клапане-ручке. Установку такого варианта клапана мы рекомендуем перепоручить профессионалу.

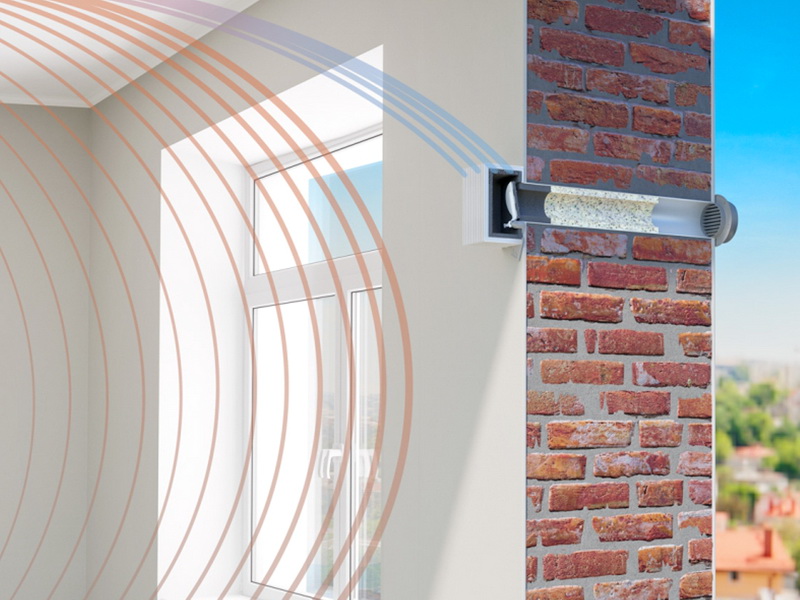

О стеновых приточных клапанах

Устройства данного типа, как правило, оснащаются специальными фильтрами и звукоизоляцией. Обычно они отличаются лабиринтной формой, что влияет на понижение скорости движения воздушных потоков.

Выбирая стеновой клапан, в первую очередь стоит уточнить информацию о диапазон рабочих температур устройства, а также поинтересоваться его пропускной способностью и размером модуля, который находится внутри.

Чаще всего для монтажа стеновых клапанов выбирают участки между подоконниками и отопительными элементами (батареи). Получается примерно следующая картина: потоки холодного воздуха вначале спускаются на радиатор, здесь масса воздуха прогревается и лишь потом попадает внутрь помещения.

Главным недостатком использования стенового клапана, безусловно, является необходимость выполнения сквозного отверстия в одной из стен (при монтаже).

Как правило, в состав устройства входят внешняя решетка, вентиляционная труба и внутренний модуль.

Последовательность действий при установке клапана будет такой

разбираем устройство (если вы купили его в собранном виде) и отмечаем на поверхности стены место, где будет располагаться воздуховод;
бурим в стене отверстие с нужным диаметром (смотреть техпаспорт). Воздуховод должен располагаться с небольшим уклоном наружу (таким образом будет стекать конденсат, осадки и т.д.);
оборачиваем трубу слоем утеплителя (если он не был теплоизолирован изначально) и вставляем в канал. С внешней стороны конец трубы должен оказаться вровень со стеной, с внутренней - остается один сантиметр зазора (выступ);
производим крепеж корпуса внутри помещения, фильтры и теплоизоляция к этому моменту должны быть установлены;
с внешней стороны (улица) производим крепеж защитной решетки.

Работу устройства можно регулировать при помощи специальной заслонки. Рекомендуется, как минимум, один раз в течение года производить разборку и чистку клапана, в противном случае эффективность его работы сущственно снизится за несколько лет. Стеновой приточный клапан

О переточных решетках

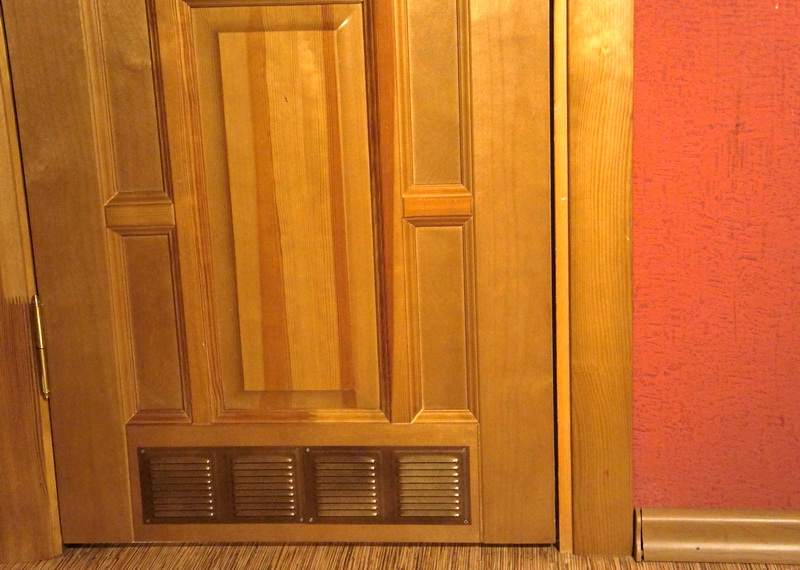

Для того чтобы воздушные потоки свободно перемещались под межкомнатными дверями, последние должны быть оснащены зазорами, высотой не менее, чем 30 миллиметров. Если дверь в помещение снабжена порожком и закрывается «наглухо» рекомендуется установка переточной решетки.

Большинство видов переточных решеток производятся из алюминиевых сплавов и являют собой пару рамок с закрепленными между ними горизонтальными жалюзи. Их серьезное преимущество в том, что они способны на сто процентов перекрыть поступление звуков и освещения в комнату, при этом, обеспечивая доступ воздуха.

В случае если между точками притока воздуха и воздуховодами располагаются более чем две двери, в которых установлены переточные решетки, движение воздушного потока может тормозиться. О переточных решетках

Бюджетная и рациональная альтернатива переточным решеткам - подрезание дверей. С нижнего края двери срезают полоску в три-четыре сантиметра и заклеивают ее при помощи торцового канта. Учтите, что такой вариант не подойдет для детской комнаты или спальни, - надлежащая теплоизоляция помещения не будет обеспечена.
