Как правильно подготовить и смонтировать колпаки на трубы дымохода

Об установке колпака на трубу дымохода не зря говорят, как о важном завершающем этапе устройства дымоходной системы частного дома. Грамотное использование колпаков (их еще называют дымниками, дефлекторами, зонтами, флюгарками) – лучший из всех вариантов, помогающих добиться эффективного и грамотного выведения продуктов горения через дымоход.

Материалы, особенности и этапы работ по установке колпака на дымоход крыши

Самостоятельное изготовление колпаков для труб дымохода, а также их монтаж своим силами – все это вполне реально и даже не очень сложно. Сегодня мы вместе разберемся во всех нюансах и тонкостях данного процесса.

Отметим, что оригинально выполненный и идеально смонтированный дымник может придать кровле завершенный вид и сделать ваш дымоход эксклюзивным.

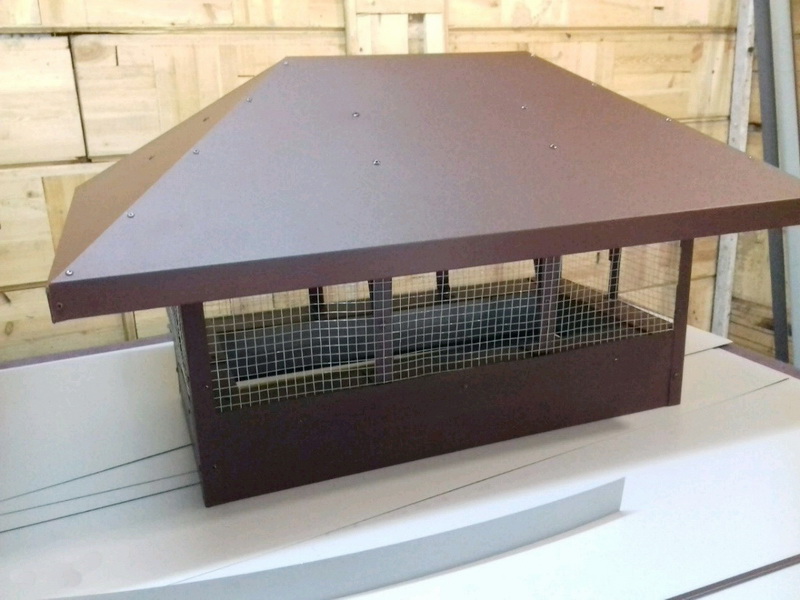

О характеристиках и функциях

Главная функция дымоходных зонтов – улучшение тяги путем отклонения воздушного потока (КПД труб может увеличиваться до 20 процентов). Еще одной важной задачей колпаков является защита дымоходных труб от атмосферных осадков. Кроме того грамотно установленный дефлектор не позволяет попадать внутрь трубы мусору и препятствует проникновению птиц, - с этой целью устройство оснащается специальной сеткой, не создающей при этом помех для выхода дыма.

Важный момент: дымники способны улучшить уровень тяги только при условии, если ход в дымовых трубах – не прямой (у труб есть обороты).

По конструкционным особенностям дымоходные колпаки можно разделить на две основные категории

• о зонтах или крышках;
• об отводах для воды или капельниках.

Зонты и крышки защищают трубы от агрессивных воздействий извне (атмосферные явления). При помощи капельников и водяных отводов стекающая влага отводится от верхних частей труб, в результате в холодное время года наледь образуются не так интенсивно (уровень снижается в несколько раз).

О стройматериалах

При собственноручном изготовлении качественных колпаков не обойтись без термостойких, прочных и устойчивых к коррозийным процессам материалов. Рекомендуем сделать выбор в пользу меди, нержавеющей стали или оцинкованного железа.

Не забывайте о том, что дымоходные дефлекторы, по сути, являются частью кровли и ежедневно испытывают на себе все капризы погоды. Поэтому данный архитектурный элемент должен обладать максимальными характеристиками стойкости ко всем климатическим особенностям. В этом смысле одним из самых надежных вариантов является медный козырек.

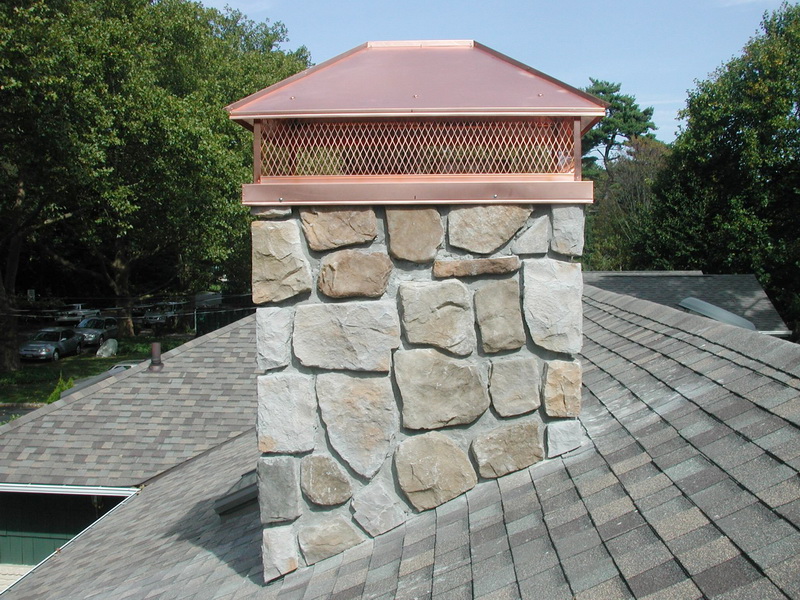

О разновидностях

До того, как приступить к изготовлению колпака, необходимо определиться с его формой, и приготовить чертежи.

Перечислим несколько самых популярных и востребованных видов дефлекторов

• дымниках с установленными флюрегами;
• дефлекторах со щипцовыми крышами;
• зонтах с полукруглыми навершиями;
• колпаках с плоскими навершиями;
• стандартных дымниках (в виде небольшого домика с четырехскатной кровлей);
• колпаках с открывающимися крышками.

Итак, разновидности дымников для дымоходов могут отличаться конструкционно и по виду материала, применяемого для их производства. Однако каждая из них обеспечивает защиту дымоходной системы и усиливает уровень тяги.

При выборе конструкции колпака обязательно учитывайте архитектурные особенности здания. Например, разновидности дымоходных зонтов с плоскими навершиями чаще всего монтируют на крышах домов, построенных в стиле модерн. Если мы говорим о доме, возведенном в европейском стиле, лучше сделать выбор в пользу колпака с полукруглым навершием.

Дефлекторы со щипцовыми крышами способны стать надежной защитой конструкции от снега и обеспечить эффективное проветривание. Колпак с вмонтированным флюгером может быть дополнен специальной заслонкой, которая обеспечит беспрепятственный выход продуктов горения в условиях сильного ветра. Зонты с открывающимися крышками считаются очень практичными. В данном случае прочистка дымохода станет легким и беспроблемным процессом.

О причинах задымления

Скажем несколько слов о главных причинах задымления дымоходной системы.

1. Сильные и резкие порывы ветра: холодный воздух проникает в трубу дымохода и встречается с выходящим дымом. В результате серьезно снижается уровень тяги, и большой процент дыма не выходит наружу.
2. Дымоходная труба неграмотно неправильно размещена на поверхности кровли или имеет недостаточную высоту (может быть и то и другое).
3. Произошла ошибка при выборе диаметра дымоходной трубы.

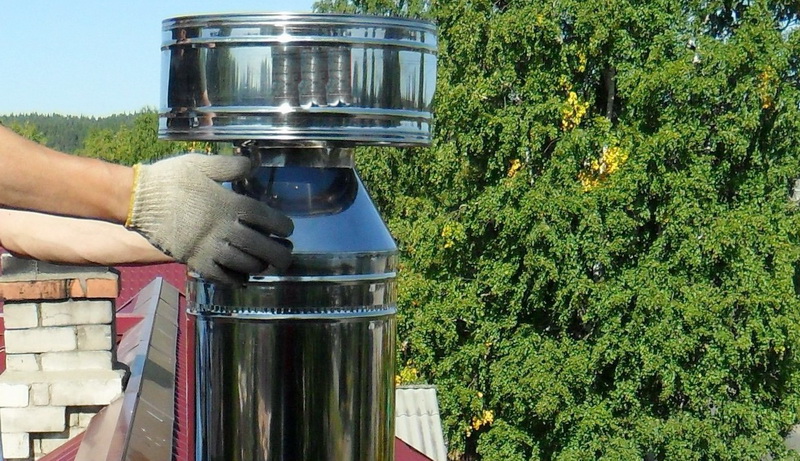

О процессе установки

Итак, разберем процесс самостоятельного монтажа дымоходного колпака на трубу из асбестоцемента (диаметр 120 миллиметров):

• в первую очередь крепим каждую из стоек к нижнему цилиндру болтами и гайками;
• производим крепеж верхнего цилиндра к нижнему, для этого применяем хомут;
• производим сборку обратного конуса на фальцах;
• осуществляем монтаж конусообразного колпака, используя заклепки.

Сборку верхнего цилиндра, обратного конуса и колпака можно произвести, воспользовавшись заклепочником (ручная сборка), другой вариант – применить контактную сварку.

Важный момент: размеры и конфигурация каждого составного элемента конструкции заранее определяются в зависимости от того, какой диаметр имеет труба дымохода.

О принципах работы

Воздушные потоки, ударяясь о корпус верхнего цилиндра конструкции, огибают его с разных сторон. Струя воздуха как бы скользит по стенкам колпака и устремляется наверх, совершая при этом «подсос» выходящего наружу дыма. В результате интенсивность движения воздушного потока внутри дымохода увеличивается, что приводит к усилению тяги.

В случае если порывы ветра «налетают» не горизонтально, а вертикально, или под разными углами, грамотно установленный качественный дымник все равно будет обеспечивать хорошую тягу. В условиях низового ветра под колпаками устройств могут образовываться вихревые потоки, способные замедлить выход дыма. Специально для таких случаев в составе конструкций колпаков предусмотрены обратные конусы – они эффективно отражают воздушные потоки и дым, рассекают их, помогая выходить наружу.

В заключении

Не забывайте о том, что правильное и качественное устройство дымохода влияет на эффективность функционирования всей системы отопления здания, а также на уровень безопасности его жильцов. В связи с этим рекомендуем вам не пожалеть небольшое количество времени сил и средств на обустройство дымоходной трубы качественным колпаком.
