Технология самостоятельного изготовления флюгеров и ветряков

Издавна флюгерами пользовались для того чтобы определять силу и направленность ветров. Данные устройства обычно располагают на крышах или других высоких точках, оснащая их крутящимися трубками со стрелками.Технология самостоятельного изготовления флюгеров и ветряков

Разновидности флюгеров и способы их изготовления

Изготовление и установка флюгера своими руками – задача, вполне посильная практически для любого домовладельца. При наличии фантазии и минимальных навыков строительных работ можно самостоятельно сделать модель флюгера, которая не только поможет следить за характеристиками ветра, но станет также красивым и оригинальным украшением вашего дома и участка.

О подготовке

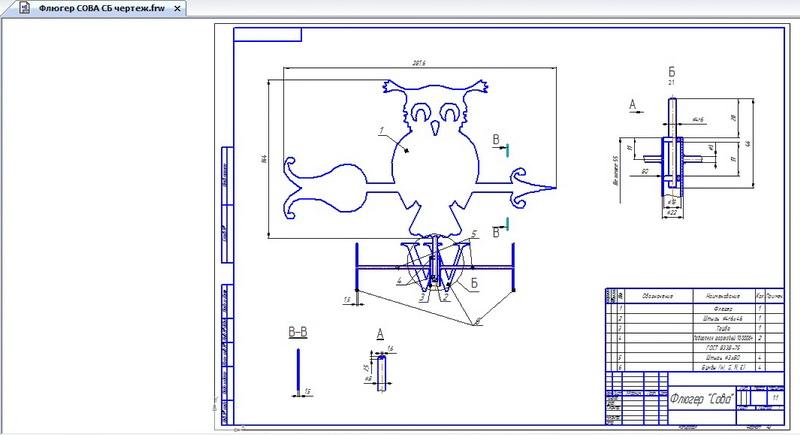

В первую очередь следует подготовить чертеж будущего флюгера на бумаге или же заняться вырезкой готового шаблона выбранной вами формы (фигуры) устройства. Наибольшей популярностью при изготовлении флюгеров пользуются фигурки различных животных (особенно котов и петухов). Для выполнения трафаретов рекомендуем использовать картон или разлинованную бумагу, тогда в дальнейшем перенос рисунков на листы металла будет очень простой процедурой.
Также необходимо набросать схему, на которой будут присутствовать поворотный узел и стрелка устройства. На схеме нужно указать каждый из ключевых параметров. Речи идет о диаметре поворотного узла, длине стрелки, общей высоте сооружения и т.д.О подготовке

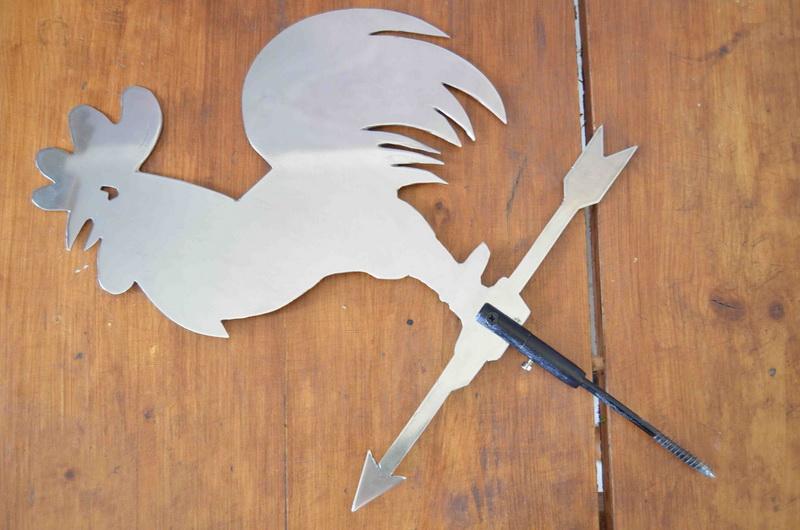

О шаблоне

Производим нанесение шаблона фигуры флюгера на поверхность металлического листа, после чего вырезаем ее по контурам. Перед этим следует осуществить фиксацию листа при помощи струбцин (чтобы не допустить смещение) и его крепление к верстаку.
Итак, вырезаем фигурку по контурам при помощи электролобзика, затем удаляем каждый из образовавшихся заусенцев шлифовальной машиной (для этого на нее устанавливаем круг). Для того чтобы убрать заусенцы в труднодоступных местах, придется «воспользоваться услугами» тонкого напильника.
Если речь идет о фигурках животных, не забудьте дополнительно просверлить ряд необходимых отверстий, которые будут носом, глазами, ртом, усами зверя или птицы. Для выполнения отверстий воспользуемся дрелью. В данном случае нам понадобится сверло, имеющее диаметр 12-15 миллиметров, а также надфиль. Усы выполняем, используя обычную проволоку. Делим ее на несколько десятисантиметровых отрезков, каждый из которых вставляем в приготовленное отверстие. Для изготовления носа возьмем круглый прут (диаметр 20 миллиметров), его концы скругляем углошлифмашинкой.О шаблоне

Изготавливаем стрелку

Стрелку, которая будет показывать – куда дует ветер, тоже выполняем путем вырезки по заранее нанесенным на лист металла контурам. Вырезаем изделие опять-таки при помощи электролобзика. Если говорить точнее, то вырезать необходимо не всю стрелку полностью, а лишь ее указывающий элемент и оперение. Далее займемся привариванием данных деталей к профильным прутьям (сечение 15 на 15 миллиметров), - каждую к своему пруту. Затем поверхности изделий необходимо зачистить от следов сварки.

Выполняем поворотный узел

Для того чтобы изготовить данный элемент возьмем стальной шар и сделаем в нем отверстие при помощи сверла диаметром 13 миллиметров. Затем возьмем отрезок трубы (диаметр 60 миллиметров) и закроем его с одной стороны путем приваривания крышки. Каждый из торцов стрелки должен плотно прилегать к стальному шару, поэтому обе стороны стрелы необходимо оснастить небольшими углублениями. Именно в этих точках производится приваривание стрелки к шару. Следующим шагом идет приварка стержня из профиля, затем производится (также путем сварки) крепление отрезка круглой трубки.

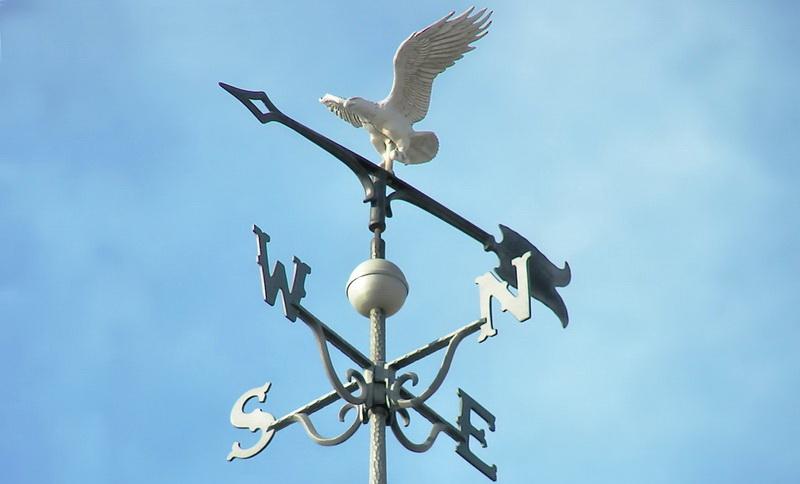

Крепим флюгер

Итак, собрав поворотный элемент со стрелкой, переходим к соединению фигуры флюгера со стальной сферой. Для осуществления данной процедуры производим полукруглый вырез небольшой части основания фигурки. После этого в районе данной точки привариваем ее к металлической сфере. На данном этапе необходимо проследить за углом, который образуют поворотный узел и стрелка, он должен составить девяносто градусов. Фигурку нужно установить на ось таким образом, чтобы произошло образование противовеса в каждую сторону. Крепим флюгерФлюгер должен вращаться свободно, в этом залог его нормальной работы. Для того чтобы обеспечить эффективность данного процесса нам придется заняться подготовкой опорного стержня. Берем узкую трубку из меди, вставляем туда прут круглой формы, производим сварку элементов. Затем берется трубка с большим диаметром, куда необходимо вставить небольшой металлический шарик, заранее обработанный одним из видов смазки. Далее производим вставку в большую трубку узкой медной трубки с приваренным прутом.
Итак, устройство, которое будет определять: «куда и как ветер дует», - готово к применению. Теперь можно заняться покраской флюгера и его монтажом на поверхность кровли.

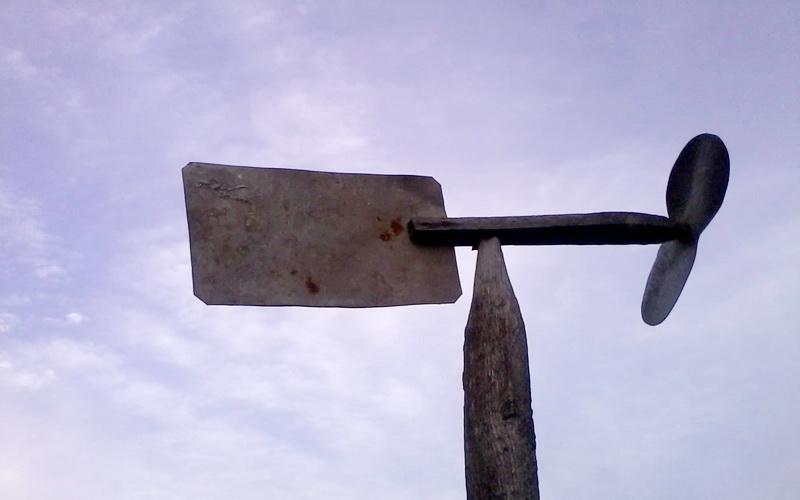

О ветряке с пропеллером

Устройство такого типа способно демонстрировать скорость ветра наглядным образом. Ветряки рекомендуется устанавливать на небольших высотах. Если конструкция будет располагаться на поверхности высокой крыши, трудно будет визуально определять скорость движения пропеллера.
Для самостоятельного изготовления ветряка с пропеллером вам потребуется совсем немного знаний, строительных материалов и времени. В первую очередь составим подробную схему устройства, - особенное внимание здесь стоит уделить пропеллеру (данный элемент должен быт металлическим).
Начнем с того, что изготовим вертикальную опору. Для этого мы воспользуемся арматурой (длина 12 сантиметров, диаметр 13 миллиметров) или металлическую трубу (параметры - такие же). На вертикальную опору сверху крепится плашка из дерева для фиксации горизонтальной части ветряка. Нижняя часть сооружения оборудуется подшипником, таким образом обеспечивается возможность вращения конструкции вокруг своей оси.
Переходим к пропеллеру. Его мы вырежем из оцинкованной полосы металла, используя специальные ножницы. В центре отрезанного куска металла проделываем дырку под крепеж, а каждый из краев отреза загибаем в сторону, соблюдая необходимый угол. О ветряке с пропеллеромВ случаях с пластиковыми или фанерными флюгерами крепеж пропеллера к торцу основной конструкции производится посредством саморезов. Саморезы не следует закручивать до упора, так как вращение пропеллера на оси должно быть свободным.
Если мы говорим о варианте с металлическим флюгером, - к торцу основной конструкции необходимо приварить штырь определенной длины, с резьбой на конце. На резьбу затем накручиваем гайку и шайбу, которые будут играть роль ограничителя и крепежа, параллельно.

Видео: Флюгер из металла своими руками
