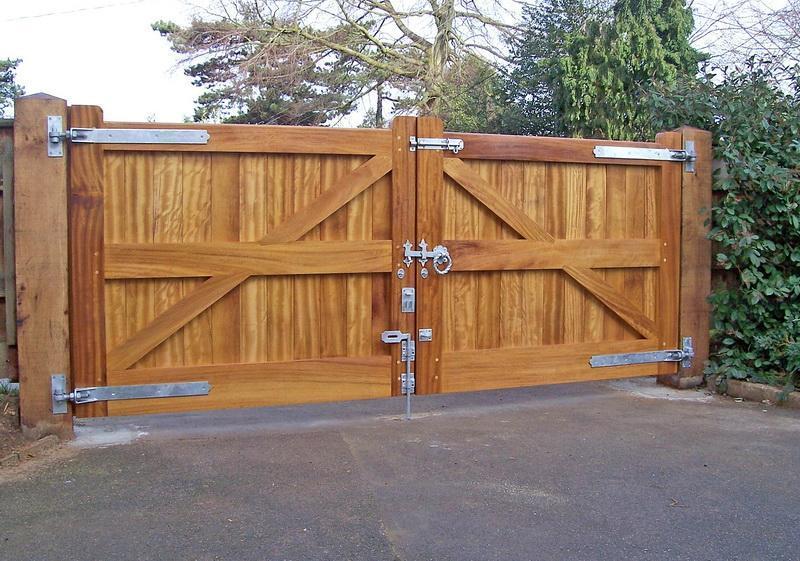

Виды изготовление и установка засовов для ворот своими руками

Самостоятельно сделать надежные и качественные засовы для ворот или калитки – вполне реальная задача. При этом установка засова может быть произведена как во время монтажа ворот, так и после него.

В настоящее время широко используются несколько основных разновидностей засовов, которые отличаются друг от друга по типам конструкций, форме, и внешнему виду. Некоторые из них считаются универсальными, другие подходят только к определенным типам ворот.

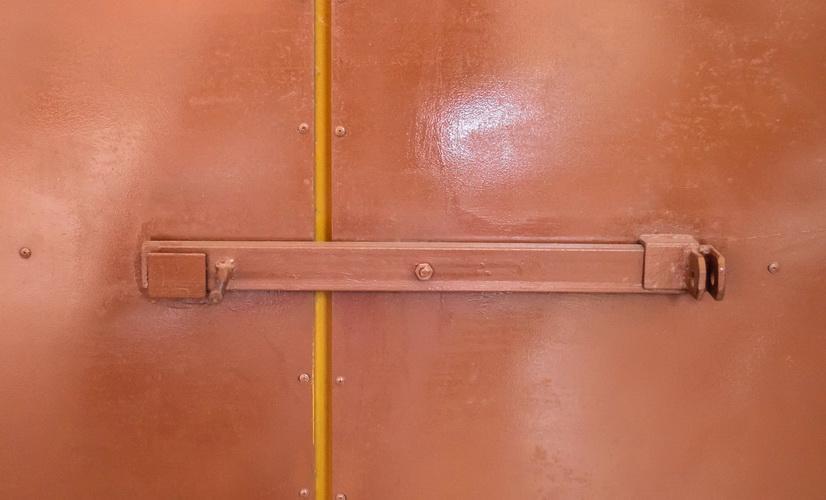

Основные типы запоров

  • поворотные,
  • ригельные,
  • сдвижные.

В большинстве своем засовы отличаются несложной конструкцией, и для их оборудования не обязательно быть крутым профессионалом.

Засов вертушка

Чаще всего данный тип засова используется для оборудования двустворчатых ворот. «Вертушку» несложно изготовить самостоятельно. Процесс изготовления данного засова не предполагает производства сложных элементов. Благодаря своей простой конструкции и прочим характеристикам этот вариант является весьма популярным и востребованным.

  1. Для оборудования «вертушки» следует подготовить три бруска из дерева (толщина - 50 миллиметров). Длина двух из них должна составлять 50 сантиметров, а еще одного, являющего собой движущуюся часть конструкции, - полтора метра.
  2. Крепим каждый из одинаковых брусьев симметрично на противоположные створы. Крепеж должен быть жестким, с этой целью мы заранее производим сквозное сверление отверстий для болтов. Альтернативой брусьям может быть профиль из металла, который приваривается или крепится болтами по тому же принципу.
  3. Крепим брус-задвижку ближе к краю одного из створов посредством длинного болта: брус должен крутиться без всякого сопротивления.

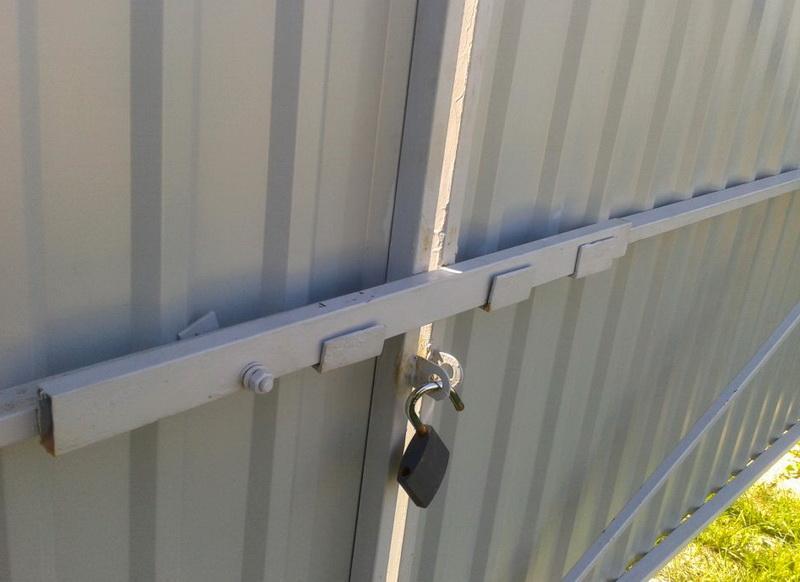

Засов шлагбаум

Конструкция запора данного типа достаточно проста, поэтому им нередко оборудуют ворота гаражей или других хозяйственно-технических помещений.

В качестве материала для изготовления «шлагбаума» необходимо подготовить металлическую пластинку или брус. В варианте с использованием пластины для ее фиксации используем навесной замок (для этого понадобится заранее оборудовать под него петли).

  1. Производим крепление бруса или металлической пластины (длина 60 сантиметров) на один из створов ворот посредством болта (примерно на треть от края створа).
  2. В варианте с брусом берем два отреза швеллера (длина 10 сантиметров) и привариваем. Ширина отрезов должна быть соответственной ширине бруса, для его легкого вхождения. В случае, если мы используем пластину, альтернативой швеллеру будет металлический уголок, который обрезается с одной стороны (для плотного вхождения пластины между ним и створом) и приваривается.

Действие механизма основано на принципе шлагбаума, отсюда и пошло его название.

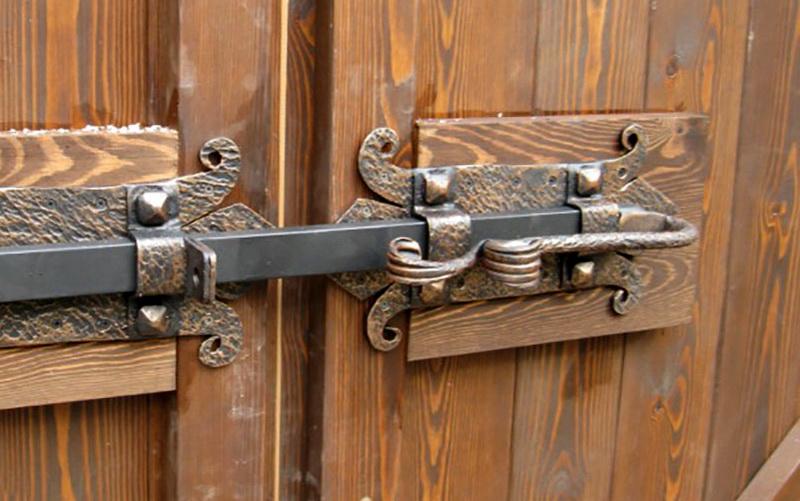

Сдвижной засов

Данный тип запоров широко используется при оборудовании калиток и ворот

Если вы решили сделать выбор в пользу сдвижного засова, вам потребуется подготовить металлическую пластину длиной 40 сантиметров и шириной 50 миллиметров, которая, собственно, и будет обеспечивать работу механизма, за счет движения вперед и назад в оборудованных пазах. Крепеж пазов осуществляется при помощи сварки или болтов. После этого вставляем в пазы пластину.

Для того, чтобы сделать конструкцию более надежной стоит дополнительно оборудовать ворота вертикальными запорами. Для их устройства нам потребуются несколько прутьев, имеющих Г-образную форму, диаметром 10 миллиметров. Если мы имеем дело с гаражными воротами, оптимальным вариантом будет закрепление одного такого упора сверху каждого створа, для его фиксации при закрытии. Если мы оборудуем стандартные распашные ворота – правильным решением станет установка двух упоров в нижней части каждого створа.

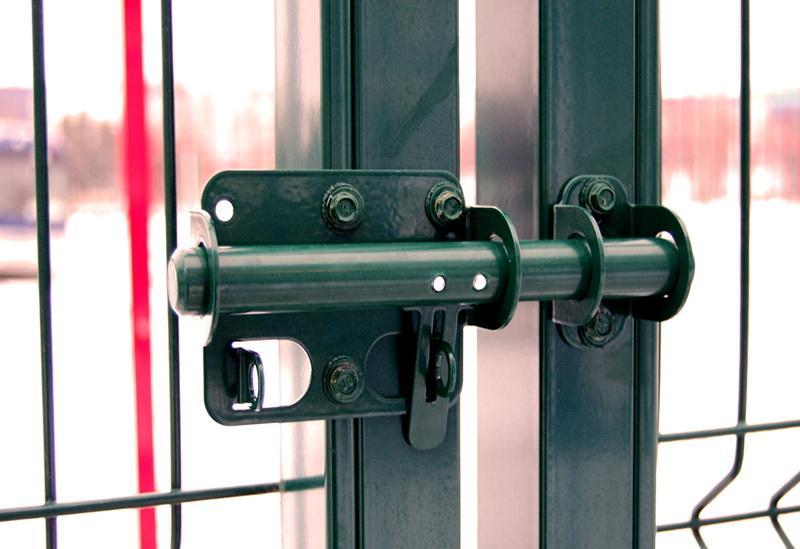

Засов в виде шпингалета

Данная модель, как и, предыдущая отличается простотой конструкции. При выборе этого типа запора также рекомендуется установка вертикальных засовов

  1. Для того, чтобы изготовить засов-шпингалет мы возьмем металлическую трубку диаметром не меньше десяти миллиметров. Разрезаем трубку на три части посредством болгарки. Длина одного из отрезов должная составить 10 сантиметров, двух других – 5 сантиметров.
  2. Горизонтально привариваем длинный отрез трубки к краю створа, а один из коротких – к краю противоположного створа, симметрично длинному.
  3. Вставляем в отрезы трубки шпингалет, основой для которого отлично послужит прут Т-образной формы с диаметром, соответствующим диаметру трубки. Задвигаем шпингалет до упора и надеваем на его конец последний отрезок трубки, привариваем его.
  4. Для того, чтобы надежно зафиксировать засов, крепим кусок металлической пластинки под его ручку.

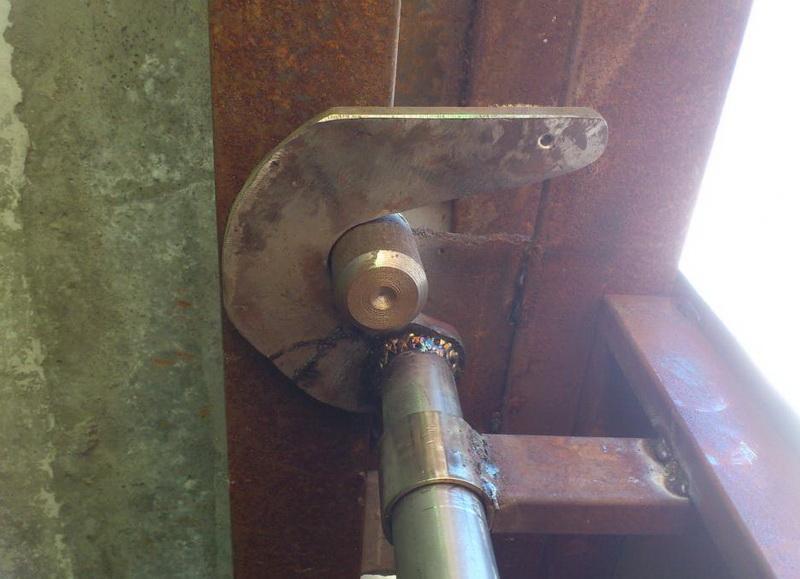

Засов с запорным механизмом

Запоры данной конструкции повсеместно применяются для оборудования ворот из металла.

  1. К верхней части корпуса конструкции привариваем арматурный прут, диаметр которого должен составлять не менее 15 миллиметров. За этот «палец» мы в дальнейшем будем заводить другой изогнутый прут, стоящий на анкерном стержне, и, таким образом осуществлять закрытие засова.
  2. Для того чтобы закрепить анкерный стержень необходимо приварить отрез трубки соответствующего диаметра к верхней части корпуса конструкции. Еще один отрез следует закрепить в нижней части корпуса. Установив стержень, завариваем дно нижнего отреза: в результате анкер будет свободно вращаться в трубке, служащей ему как бы подставкой.
  3. Делаем пропил в анкерном стержне, используя болгарку. В пропил вставляем металлическую пластину, которую крепим посредством болта. После этого оборудуем на створе крючок.
