Как построить ливневку собственными руками

Существует расхожее ошибочное мнение, что ливневая канализация участка состоит из нескольких водостоков, которые устанавливают по краям или углам жилого строения. Конечно, это не совсем так, хотя водосточные трубы – это полноценный элемент ливневки.

Итак, сегодня мы поговорим о том, как устроить систему ливневой канализации на своем участке самостоятельно и качественно.

Особенности, принципы и технология строительства ливневой канализации

О конструкционных особенностях

Полноценная ливневая канализация загородного участка состоит из ряда основных и дополнительных элементов.

Начнем с короткого обзора базовых (основных) компонентов системы, сейчас мы говорим о:

• водостоках, имеющих такие составные части, как желоба и воронки. Эта часть системы необходима для обеспечения сбора влаги с кровли дома;
• трубопроводах, по которым собранная жидкость перетекает в коллекторы;
• точечных дождеприемниках и водосборниках;
• системе специальных лотов (лотки), соединенной в линейные водоотводы. Такая система обеспечивает переход собранной воды в трубопровод.

Теперь скажем несколько слов о дополнительных элементах ливневки.

В процессе оборудования конструкции такого типа очень трудно обойтись без:

• пескоуловителей;
• сифонов, нейтрализующих неприятные запахи из канализационной трубы;
• специальных заглушек, которые препятствуют движению жидкости в обратном направлении.

О принципах и особенностях работы

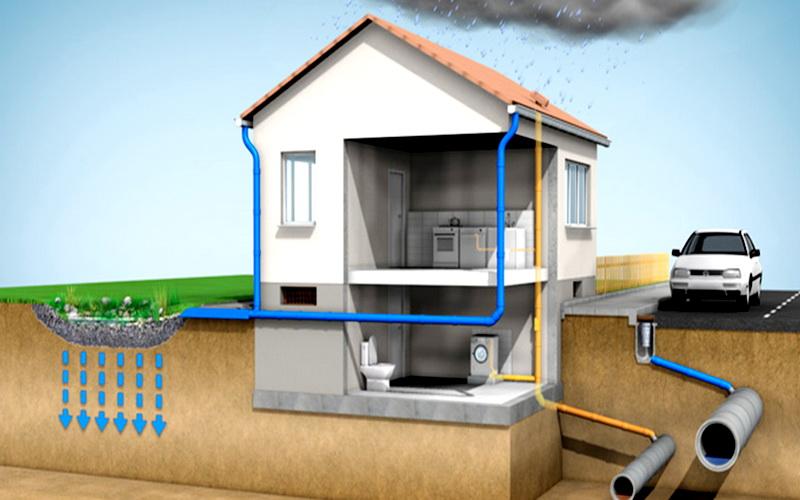

Для того чтобы соорудить качественную и эффективную ливневку своими руками, необходимо разобраться в специфике и особенностях работы такой системы. С главным принципом все просто, его можно сформулировать примерно так: несколько разных стоков должны собираться в главный канал и отправляться к общему коллектору. Правильно устроенная система функционирует таким образом: вначале массы воды попадают с кровли строения в водосточные трубы. Далее жидкость самостоятельно попадает внутрь дождеприемников, а затем через трубы течет в сторону коллектора.

Конечно, важным элементом ливневки является система линейного дренажа. Такая конструкция состоит из необходимого количества лотков, размещенных на уровне грунта в местах максимального скопления воды. Каждый из таких лотков может быть подключен к ливневке для дальнейшего отведения влаги.

О процессе устройства ливневки

В первую очередь необходимо произвести все необходимые расчеты.

Сам рабочий процесс начнем с установки дождеприемников (специальных воронок) в точках стока воды из водосточных труб, расположенных на кровле и стенах дома. В каждой точке, где будут установлена воронка, следует выполнить небольшое углубление.

В дождеприемниках необходимо проделать ряд специальных отверстий для их последующего соединения с трубопроводом. Через эти отверстия (используя колено) прокладываем трубы, которые направлены под землю. Трубы следует проложить до глубины, где земля не промерзнет в зимний период времени. На данном уровне трубы надо выровнять (при помощи колена) и оставить в горизонтальной плоскости (если не считать совсем небольшой уклон, обеспечивающий самотек воды).

Пройдя по трубам, жидкость попадает внутрь коллектора – специальной емкости для временного хранения сточных вод участка. По прошествии некоторого времени вода впитывается в землю через специальные фильтры или перекачивается в ближайший водоем.

В верхней части резервуара необходимо оборудовать смотровой колодец (диаметром один метр) с крышкой. Сделать это надо обязательно, иначе у вас не будет доступа внутрь ливневой канализации, и вы не сможете эффективно производить ее чистку.

О линейном варианте

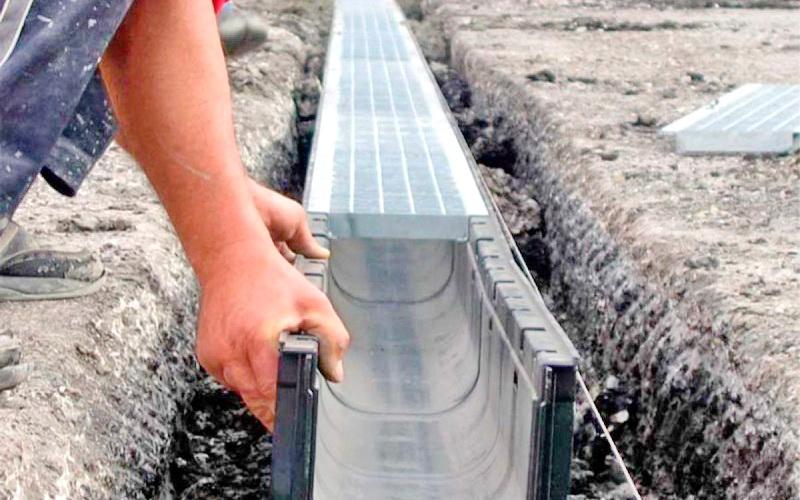

Помимо точечного варианта ливневки существует также линейный тип системы. Такая конструкция состоит из соответственного количества специальных лотов, каждый из которых оснащен решеткой. Данные лоты располагаются непосредственно на поверхности земли и собирают воду, не попавшую в дождеприемники.

Габариты и глубина желобов линейной системы могут быть различными. Над каждым из них рекомендуется смонтировать решетку из чугуна для того чтобы внутрь канализации не попадал разнокалиберный мусор.

В точках, где будут соединяться лотки и трубопровод, устанавливаем соответственное количество пескоуловителей.

В непосредственной близости от главного входа в здание иногда устанавливают отдельные ливневые конструкции из бетона. Их задача – не допустить возникновения луж около входного порожка.

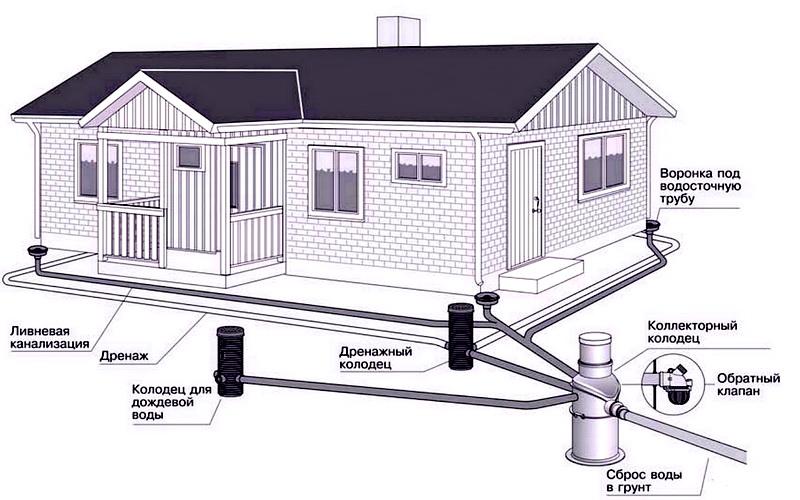

Про сочетание дренажной системы и ливневки

Есть ряд специальных правил, соблюдая которые значительно проще произвести качественный монтаж ливневки и дренажа. Одно из них гласит: ливневая канализация и дренаж должны быть обособлены друг от друга. Это связано с возможностью возникновений избыточных нагрузок вследствие серьезных осадков.

Как известно, дренажные трубы прокладывают (как правило) ниже, чем находится уровень промерзания земли. Дренажные канавы чаще всего засыпаются щебенкой или гравием для того чтобы трубы могли выдерживать нагрузки со стороны талых и грунтовых вод.

В процессе устройства дренажной системы должен соблюдаться определенный угол уклона (как правило, 2 градуса). Вода из дренажных стоков обычно выводится в близлежащие водоемы или овраги.

Ливневая канализация на загородном участке должна быть расположена над дренажной системой, поэтому дренаж оборудуется перед ливневкой. Так или иначе, обе конструкции следует располагать достаточно глубоко от поверхности земли, для того чтобы исключить возможность промерзания.

Несколько рекомендаций в заключение

Существует проверенный и рациональный способ уменьшения объема земляных работ при устройстве дренажа и ливневки. Обе системы могут быть уложены в одни и те же канавы, при этом они должны быть обособленны (раздельная укладка обязательна, см. выше).

Канавы для дренажных труб должны иметь достаточно серьезную глубину с учетом уровня промерзания грунта. Также при прокладке траншей обязательно учитывается толщина песчаного и гравийного слоев. Угол уклона дренажных канав, как правило, равен 2 градусам (имеется виду отношение к расположению коллектора).

Трубы, которые являются элементами ливневки, также должны быть расположены достаточно глубоко (не забываем про линию промерзания). В варианте с укладкой двух систем в одни и те же траншеи этот фактор необходимо иметь в виду.

Напоминаем, что каждый из трубопроводов, входящий в систему ливневой канализации, должен быть так или иначе соединен с одним из коллекторов – итоговым элементом системы.
