Как правильно уложить и подключить пленочный теплый пол

Использование инфракрасных теплых полов – это, несомненно, эффективный и современный вариант обогрева жилых помещений. Сегодня мы поговорим о процессе укладки и подключения пленочного инфракрасного пола.

 Как правильно уложить и подключить пленочный теплый пол

Процесс нагревания помещений устройствами такого типа осуществляется благодаря инфракрасному излучению. Такой тип излучения образуют специальные пленки, внутри которых располагается необходимое количество нагревательных элементов (например, медных проводников).

Основы и пошаговое руководство инфракрасного теплого пола своими руками

Для выполнения самостоятельного монтажа инфракрасной напольной системы отопления, рекомендуем воспользоваться универсальной поэтапной инструкцией по укладке теплого пола.

Универсальная инструкция по укладке теплого пола

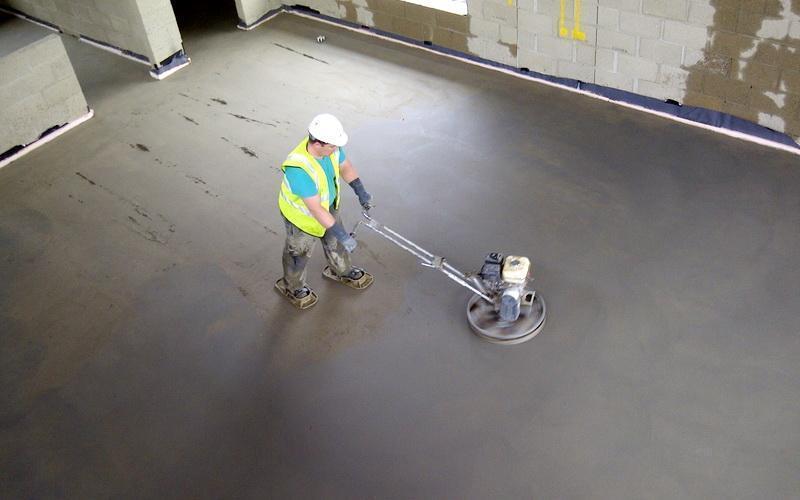

  1. Начнем, конечно же, с основания. В первую очередь необходимо удалить все серьезные дефекты, в первую очередь, неровности. Теплый пол должен укладываться только на идеально гладкую основу. Если «косметический» ремонт основания пола не принес желаемого эффекта (ровная поверхность без жирных пятен и т.д.), придется заливать новую выравнивающую стяжку из бетона. В варианте с укладкой пленки на листы фанеры или плиты магнезита есть возможность выровнять основание при помощи данных покрытий. Если речь идет о квартире на первом этаже или частном деревянном коттедже, перед монтажом теплого пола обязательно следует устроить слой гидроизоляции.Подготовка основания перед укладкой инфракрасного теплого пола
  2. На стадии ремонта основания необходимо произвести подключение терморегулятора. Система напольного отопления не может функционировать в нормальном режиме в отсутствии терморегулятора – это неизбежно приведет к перегреванию поверхности. В результате нагревательные элементы достаточно быстро выйдут из строя.На стадии ремонта основания необходимо произвести подключение терморегулятора

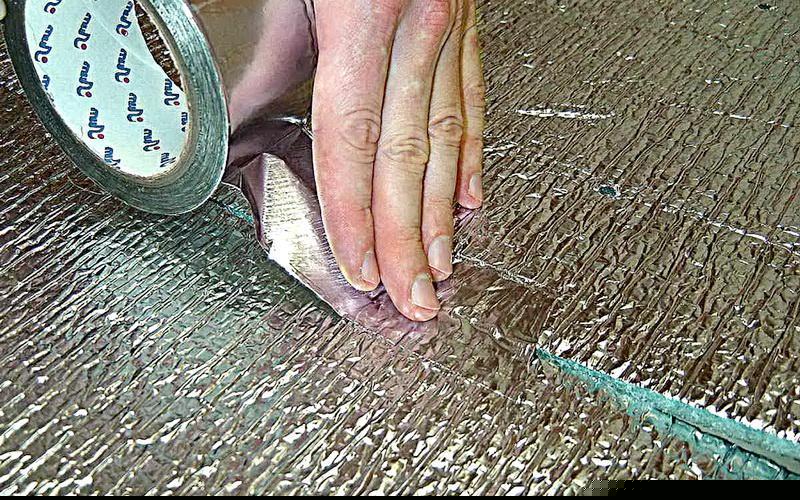

  3. Следующий шаг – устройство теплоизоляционного слоя толщиной, как минимум, 3-5 миллиметров. Если в качестве финишного покрытия пола вы планируете использовать линолеум, рекомендуем выбрать в качестве теплозоляции изолон или пенотерм. В сочетании с кафельной плиткой лучше всего будет выглядеть утеплитель из технической пробки. Каждый из стыков между панелями утеплителя следует проклеить специальной изолентой.Следующий шаг – устройство теплоизоляционного слоя толщиной, как минимум, 3-5 миллиметров.

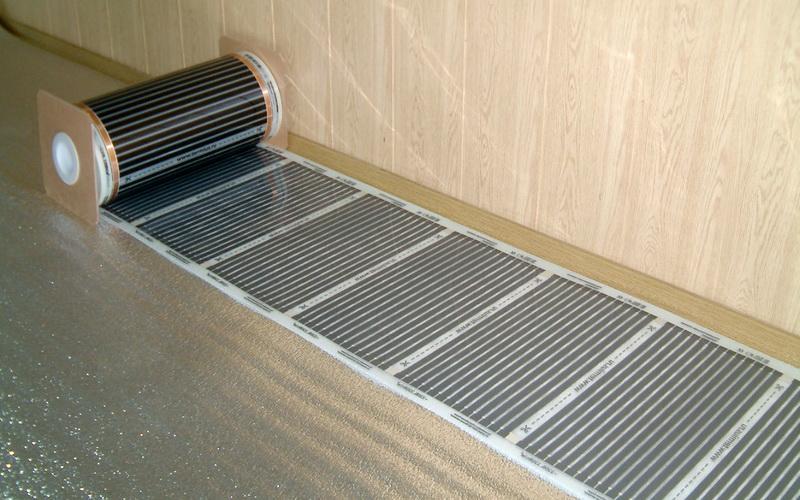

  4. Переходим к укладке инфракрасной пленки. Материал укладывается таким образом, чтобы медные нагревательные элементы «смотрели» в пол (вниз). Необходимо сделать десятисантиметровый отступ от каждой стены. От отопительных элементов (батареи, конвекторы) следует отступить как минимум на один метр. Пленку разрезаем по специальным светлым линиям обозначения. Нельзя накладывать части пленки одну на другую. Между точками стыковки должны быть сделаны зазоры 1-2 сантиметра. Отступы не следует делать шире для того не допустить образования «дорожек холода».Переходим к укладке инфракрасной пленки. Материал укладывается таким образом, чтобы медные нагревательные элементы «смотрели» в пол
  5. Если мы говорим о сочетании инфракрасного пола с кафелем, придется позаботиться о дополнительном слое клея (сверху).

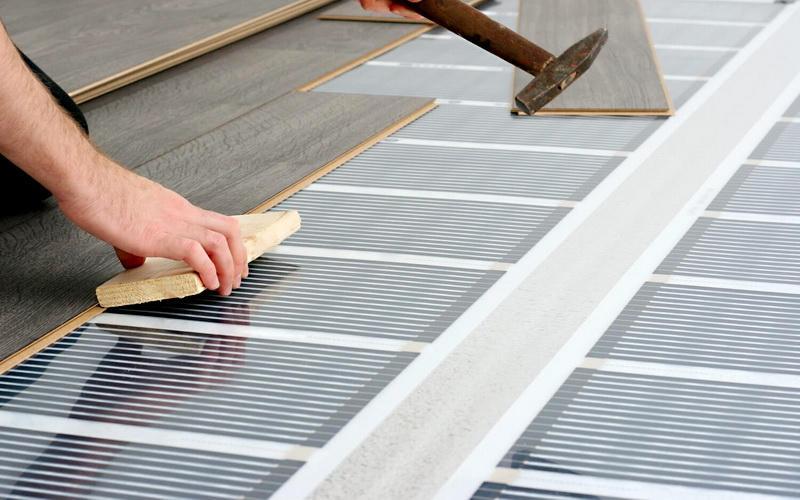

  6. Заключительная стадия – укладка лицевого напольного покрытия. Порядок укладки будет зависеть от типа материалов отделки. Например, перед настилом паркетной доски или ламината придется заняться устройством дополнительной подложки.Заключительная стадия – укладка лицевого напольного покрытия.

О подключении инфракрасной системы к сети

Довольно часто на стадии подключения инфракрасного пола к сети допускаются различные виды ошибок и просчетов. Как осуществить данный этап работы правильно и качественно?

  1. Как только пленка будет уложена, следует сразу же заизолировать контактные шины. Для этого мы используем специальную пленку из битума. Весь периметр конструкции проклеиваем клейкой лентой, которая в дальнейшем будет играть роль заземления.
  2. На каждый медный контакт по краям пленочного пола крепим зажим. Здесь главное не повредить пленку, - в этом случае отопительная система пола не прослужит долго. Итак, каждый из зажимов устанавливаем на полосу медного проводника и зажимаем при помощи пассатижей. Постарайтесь произвести установку зажима с первого раза, - таких замочков в монтажном комплекте, как правило, не много.
  3. Теперь займемся подключением терморегулятора. В первую очередь подсоединяем провод к каждому установленному зажиму. Концы зачищенных проводов подводим к отверстиям замков и поджимаем. Кабели прокладываем в местах стыков пленки.
  4. Далее укладываем кабели в специально подготовленные борозды под плинтусами и в утеплителе. Выводим их к терморегулятору и фиксируем в устойчивом положении скотчем.

Установку воздушных датчиков (в некоторых случаях, одного датчика) производим по центру второй секции. Под них специально вырезаем бороздки соответствующих размеров. Датчики подключаем не менее, чем в 10 сантиметрах от поверхности пола.

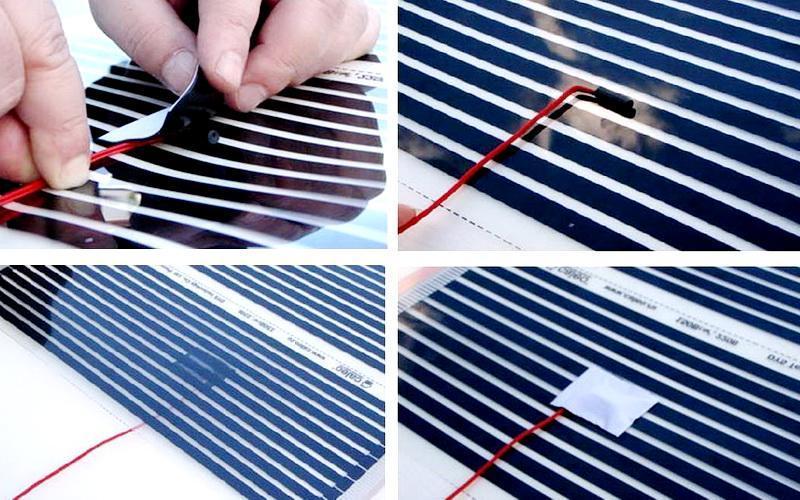

Производим подключение проводов, идущих от температурных датчиков, к монтажным клеммам. С противоположной стороны подключаем к ним же провода от замков пленочного пола. По центру подводим кабели питания.

С противоположной стороны подключаем к ним же провода от замков пленочного пола. По центру подводим кабели питания.

Если мы имеем дело с очень большим помещением, придется использовать двузонный терморегулятор или несколько устройств единовременно.

В обязательном порядке необходимо осуществить подключение терморегулятора к автомату-предохранителю. Установка УЗО является в данном контексте обязательным шагом (из соображений безопасности).

О заземлении теплого пола

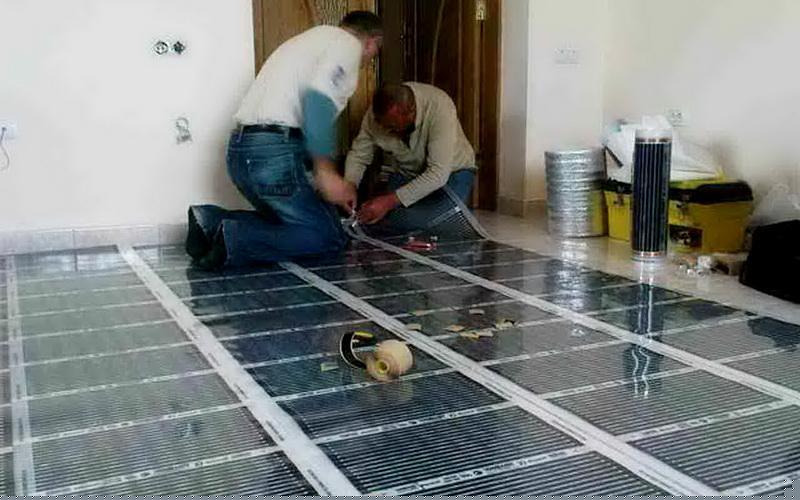

Для того чтобы заземлить инфракрасную пленочную систему отопления пола используем специальный фольгированный скотч. Липкую ленту проклеиваем по всему периметру пленочного пола и поперек конструкции. Один конец скотча приклеиваем к заземляющей пластине.

Этап заземления системы – обязательный и очень важный. В особенности заземление актуально для помещений с повышенным уровнем влажности.

Липкую ленту проклеиваем по всему периметру пленочного пола и поперек конструкции. Один конец скотча приклеиваем к заземляющей пластине.

Для того чтобы инфракрасная напольная система отопления была по-настоящему надежной, рекомендуем установить необходимое количество УЗО и автоматов-предохранителей.

Помните о том, что использование в быту незаземленных теплых полов может стать причиной отказа компаний-производителей от гарантийного обязательства.

Несколько советов в заключение

  1. Одна из самых частых ошибок – укладка пленки «задом-наперед». Единственный правильный вариант монтажа устройства – медными контактами вниз, в сторону пола.
  2. Работы по монтажу инфракрасных полов проводятся только на сухие поверхности. Систему, которая вмонтирована в выравнивающую стяжку, можно запускать не раньше, чем через месяц после заливания бетона.
  3. Проверку теплого пола на работоспособность следует проводить до начала монтажа финишного покрытия.
  4. Установка датчиков терморегуляции должна быть произведена до монтажа лицевого покрытия пола.
  5. Любые повреждения инфракрасной пленки во время монтажа могут быть чреваты серьезными проблемами при дальнейшей эксплуатации системы.

Видео Полное руководство по монтажу инфракрасной пленки
