Электрическая тепловая пушка своими руками

Как известно, тепловые электрические пушки применяются в самых разных сферах деятельности человека. Так, различные типы их промышленных моделей эффективно обогревают складские, производственные, технические и даже жилые площади. Однако, если мы имеем дело с помещениями небольших размеров (дачные домики, сараи, гаражи), у нас есть возможность использовать тепловую электропушку, сделанную собственными руками. Для сбора такого агрегата можно воспользоваться самыми разными поручными материалами.

Электрическая тепловая пушка своими руками

Виды конструкций электрических тепловых пушек и пошаговое руководство их изготовления

В отличие от моделей с газовым и дизельным принципом работы, электрический вариант тепловой пушки по силам изготовить любому мужчине (или женщине!), имеющему хотя бы минимальные познания в электрике.

Бесспорно, коэффициент полезного действия электрических пушек ниже, чему у их газовых и дизельных аналогов. С другой стороны их использование не связано с выделением токсичных вредных веществ, поэтому электроагрегаты могут быть установлены в помещениях любого типа.

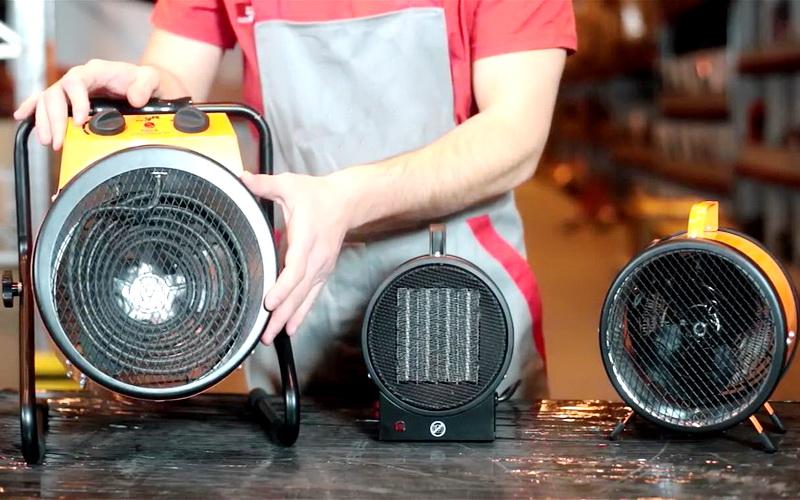

 Использование тепловых электропушек не связано с выделением токсичных вредных веществ, поэтому электроагрегаты могут быть установлены в помещениях любого типа

О конструкции и принципах действия

В состав большинства моделей электропушек входит три основных компонента. Речь идет о нагревательном элементе, электромоторе и корпусе. В дополнительную комплектацию могут входить различные полезные «опции». В данном случае мы говорим о: комнатных термостатах, теплорегуряторах, переключателях скоростей, дополнительной защите двигателя и т.д. Наличие таких опций, с одной стороны, это повышение безопасности и комфорта при использовании тепловой пушки, с другой – повышение реальной стоимости вашего проекта по ее самостоятельному изготовлению.

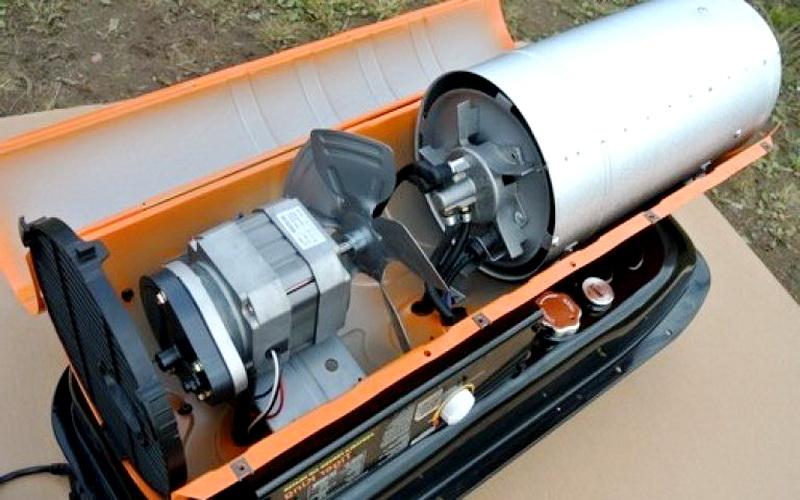

В состав большинства моделей электропушек входит три основных компонента. Речь идет о нагревательном элементе, электромоторе и корпусе

Принцип действия электрического варианта теплопушки следующий:

  • после подключения к электросети теплонагревательный элемент запускает процесс преобразования тока в тепловую энергию, одновременно устройство (ТЭН) начинает нагреваться само;
  • лопасти вентилятора приходят в действие после запуска электродвигателя;
  • благодаря работе вентилятора холодные потоки окружающего воздуха загоняются внутрь устройства. Далее, в результате взаимодействия с ТЭНом, они нагреваются, а затем вентилятор «выталкивает» их наружу.

Если агрегат снабжен специальным терморегулятором, работа нагревательного элемента будет остановлена по достижению температурной отметки, запрограммированной заранее.

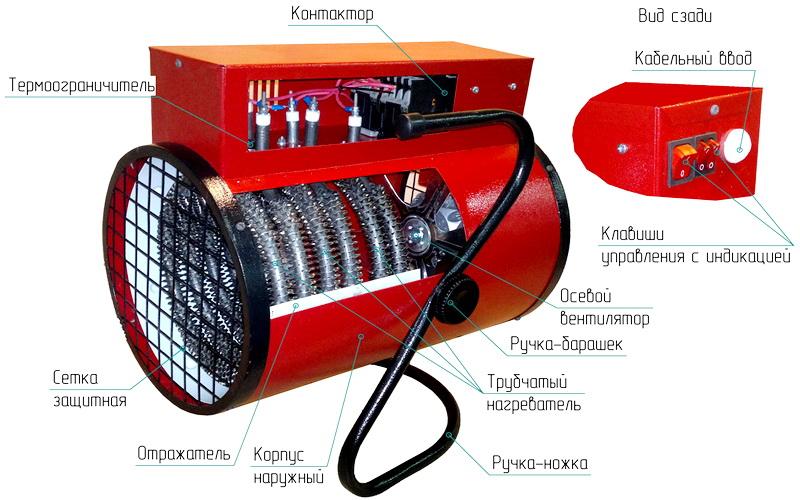

после подключения к электросети теплонагревательный элемент запускает процесс преобразования тока в тепловую энергию, одновременно устройство (ТЭН) начинает нагреваться само

Безусловно, основное преимущество электрического варианта тепловой пушки, - возможность ее применения в любой точке, куда можно подвести электропитание. Самодельные варианты таких агрегатов, как правило, отличаются малым весом и мобильностью. При этом устройство такого типа способно обогревать помещение с площадью до 50 квадратных метров.

О вариантах изготовления и применения

Один из самых сложных моментов в процессе сборки пушки – составление точной схемы электрической цепи для подсоединения прибора к сети. В связи с этим рекомендуем использовать один из уже готовых чертежей подобного толка. В большинстве случаев тумблеры соединяются с термостатами последовательным образом. Электроцепь при этом должна быть замкнута на электродвижок и ТЭН.

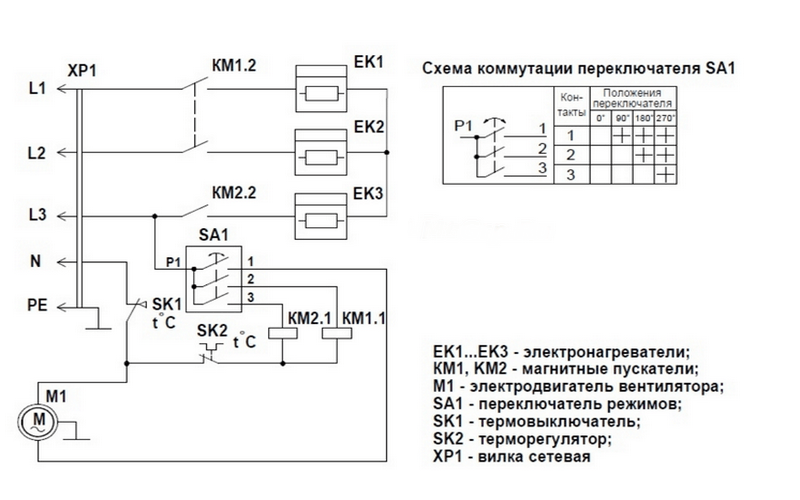

Один из самых сложных моментов в процессе сборки пушки – составление точной схемы электрической цепи для подсоединения прибора к сети

Терморегулирующие устройства контролируют степень нагревания ТЭНов. Кроме того термостаты автоматически разъединяют электроцепь по достижению оптимального температурного режима внутри помещения. Поэтому, если вы решили сэкономить на термостате, учтите, что вам придется лично контролировать оборудование на предмет перегревания.

Вариант пушки с готовым ТЭНом и стандартным вентилятором

Для того чтобы изготовить корпус электропушки можно использовать обрезанную асбестоцементную или металлическую трубу с подходящим диметром. Подгонку размера рекомендуем производить, ориентируясь на размах лопастей вентилятора (они должны закрывать 1 торец прибора).

Для изготовления теплогенераторов нередко применяют самые разные подручные изделия, - речь идет об отработанных газовых баллонах, оцинкованных ведрах, металлических баках небольшого размера и т.д. Основное требование к изделию в данном контексте – тонкие стенки.

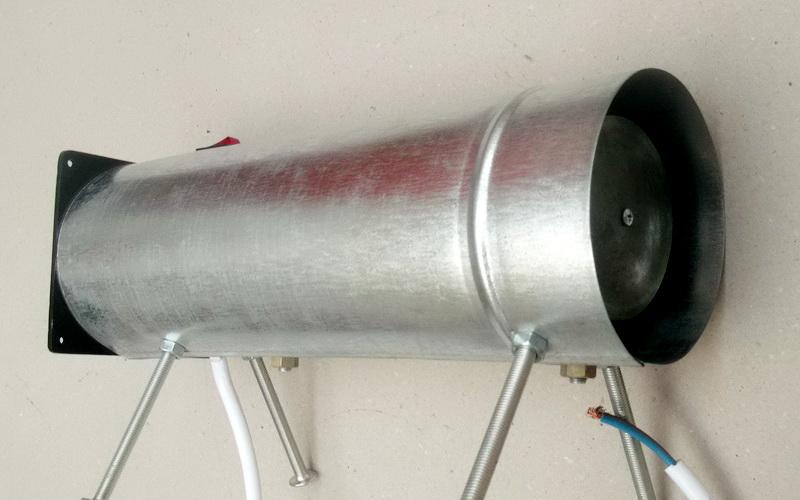

Для изготовления теплогенераторов нередко применяют самые разные подручные изделия, - речь идет об отработанных газовых баллонах, оцинкованных ведрах, металлических баках небольшого размера и т.д.

Уровень мощности вентилятора не является ключевой характеристикой для электрических тепловых пушек, так как быстрота нагрева воздушных потоков зависима только от работы теплонагревательного элемента. Лопасти вентилятора лишь разгоняют потоки теплого воздуха в разные стороны на определенное расстояние.

Подходящий теплонагревательный элемент для самодельной пушки может быть снят с отопительного котла или пришедшей в негодность электрической плитки. Если вы решили сделать выбор в пользу нового ТЭНа, рекомендуем приобрести оребренную модель, которая предназначена именно для оперативного прогревания движущихся воздушных масс.

Если вы приобретаете современный ТЭН в магазине, его технические характеристики будут обозначены в техпаспорте изделия или в инструкции по применению. Если мы имеем дело со старым устройством, можно произвести замер сопротивления элемента при помощи мультиметра, а затем выяснить его мощность, используя известную формулу.

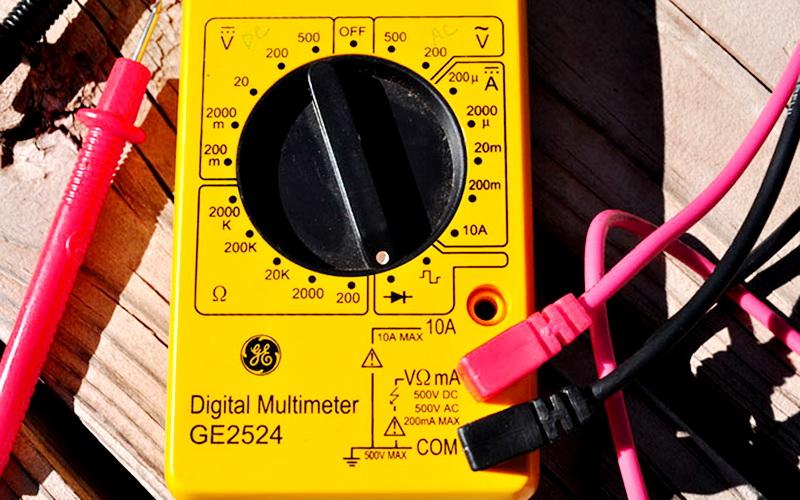

Если мы имеем дело со старым устройством, можно произвести замер сопротивления элемента при помощи мультиметра, а затем выяснить его мощность, используя известную формулу.

Итак, кроме вышеперечисленных основных компонентов (ТЭН, движок и корпус) для сборки тепловой пушки нам потребуется несколько метров трехжильного кабеля, а также несколько выключателей-размыкателей и защитных автоматов (предохранителей).

Об этапах работы

  1. В первую очередь определяем необходимый нам уровень мощности будущего изделия. Для этого воспользуемся известной формулой, из которой следует, что для обогрева 10 квадратных метров площади необходимо устройство мощностью не менее одного киловатта (если высота помещения от двух с половиной до трех метров). Если мы имеем дело с неутепленным или подвальным помещением, можно уверенно прибавлять в полученной цифре еще 30 процентов. В любом случае надо соизмерять уровень будущей нагрузки с возможностями вашей проводки.
  2. Переходим к изготовлению корпуса. В случае с металлическим листом - данное изделие следует согнуть, а замет произвести фиксацию полученной формы посредством заклепок или сварки. В варианте с кастрюлей или ведром – отпиливаем крышку и дно. В итоге корпус должен иметь вид прямоугольного или цилиндрического каркаса с парой открытых торцов.
  3. Следующий шаг – проверка реального сопротивления теплонагревателя. Полученный показатель необходимо сравнить с расчетным. При несоответствии данных показателей вы можете установить еще один-два ТЭНа, которые подключаются последовательным образом.Нагревательный элемент должен быть расположен на достаточном расстоянии от электромотора (это исключит вероятность перегрева)
  4. К одному из торцов корпуса крепим электрический движок и вентилятор. Лопасти должны закрывать отверстие по максимуму, что не должно мешать их свободному вращению.
  5. Подключение кабеля электродвигателя к сети производится с использованием 6-амперного предохранителя. Далее оборудуем выключатель.
  6. Крепеж ТЭНа производим примерно по центру корпуса (изнутри). Для этого используем пластины или заклепки из тугоплавкого металла.

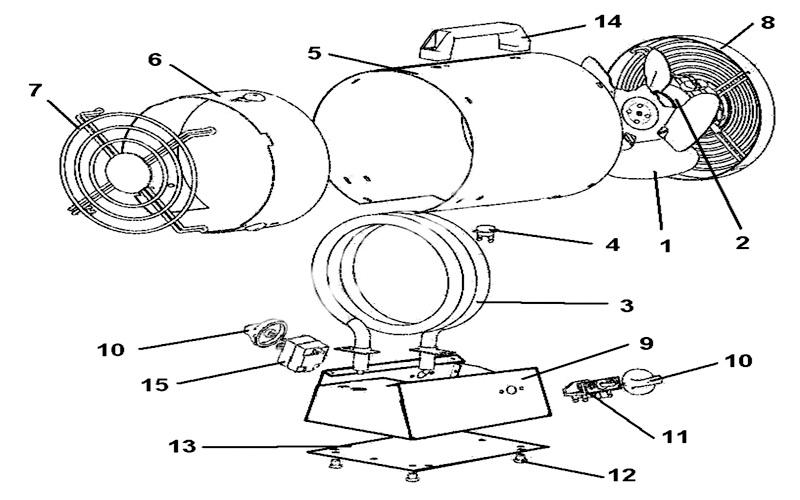

Нагревательный элемент должен быть расположен на достаточном расстоянии от электромотора (это исключит вероятность перегрева).

Кабель, идущий от ТЭНа, выводим наружу и подсоединяем в сеть с использованием 25-амперного предохранителя.

Видео: Лайфхак-Тепловая пушка своими руками
