Оборудуем стальной дымоход в бане своими руками
Как известно, различные виды возгораний в частных домах нередко возникают по причине неправильно устроенной дымоходной системы. Для того чтобы обеспечить идеальный выход газов или дыма из помещений дома следует внимательно отнестись к устройству каждого элемента дымохода.
Конечно, можно заказать монтаж дымоходного канала специальной фирме, но стоит такая «процедура» очень недешево. В связи с этим, многие домовладельцы занимаются устройством дымохода самостоятельно. Сегодня мы разберем вариант самостоятельного выполнения внешнего дымоходного канала из стальных труб.
Технология монтажа и установки дымохода из стальных труб
Преимущества дымохода из стали
- стальной вариант современного дымохода не нуждается в фундаменте, в отличие от аналогов из кирпича или керамики. Отсюда реальная экономия времени, денег и сил;
- стальные дымоходные трубы способны одинаково эффективно обеспечивать выход продуктов горения от различных видов топлива, которые используются для функционирования газовых котлов. Речь идет о газе, угле, древесине;
- для производства стальных дымоходных труб используется только метал высшего качества, в который иногда добавляется титан (таким образом увеличивается прочность);
- в изделиях, предназначенных для эксплуатации в режиме повышенных режимов температуры, толщину стенок при производстве увеличивают. В результате такая труба способна выдержат нагревание до 600 градусов (не деформируясь);
- стальной вариант дымохода очень легок в монтаже, кроме того деформация стальных труб, вследствие механического воздействия, практически исключена;
- стальная конструкция дымохода может остывать в течение максимально короткого срока;
- сроки эксплуатации дымоходных систем из стали практически не ограничены.

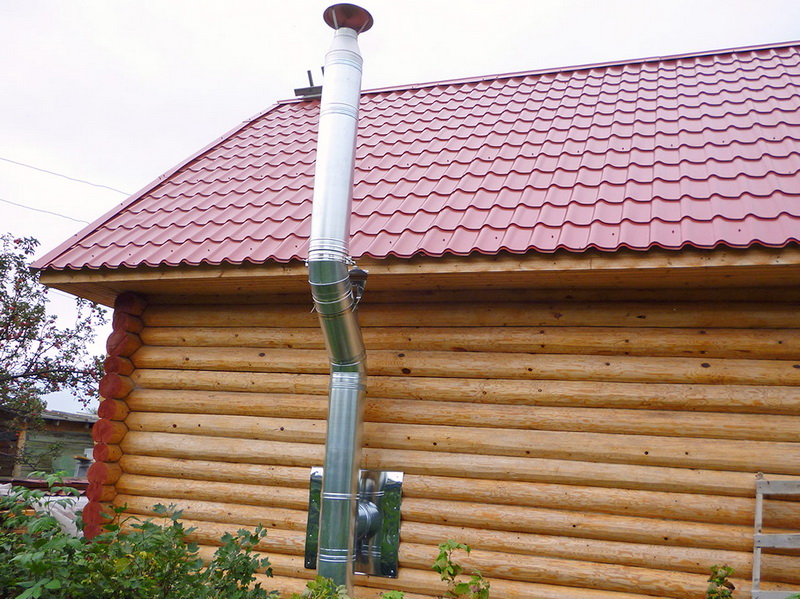

Выбор дымоходной трубы для бани
Правильный выбор труб для дымоходной конструкции – залог эффективной работы сооружения на протяжении многих лет. Если вы решили заниматься устройством дымохода самостоятельно, помните, что к комплекту стальных элементов должно обязательно прилагаться руководство по сборке и монтажу. Как правило, пользуясь такой инструкцией, монтаж и установку конструкции можно провести достаточно быстро и без проблем.
Выбирая диаметр труб, необходимо, прежде всего, учитывать выходной размер отопительного котла. Диаметр труб должен соответствовать диаметру патрубков отопительных элементов. Наиболее распространенные значения диаметров труб для дымохода, на современном строительном рынке – 200, 150, 120 и 115 миллиметров.
Очень важный момент – правильный выбор топлива для отопительных котлов. Зачастую неправильно подобранное топливо становится причиной разрушения и выхода из строя стальных элементов дымохода. К примеру, такие процессы можно наблюдать в случае применения топлива, с высоким содержанием серы, что приводит к неизбежному ржавлению стенок трубы.
Появление конденсата на стенках дымохода, безусловно, серьезная проблема в условиях использования его в течение «холодного» сезона. Однако дополнительное утепление двустенных металлических труб (в виде напыленного 5-сантиметрового слоя утеплителя) частично помогает решить подобную проблему. Утепленная сажа при таком раскладе образуется не так быстро, поэтому прочищать дымоход можно будет не очень часто, но главное, срок работы сооружения реально увеличится.

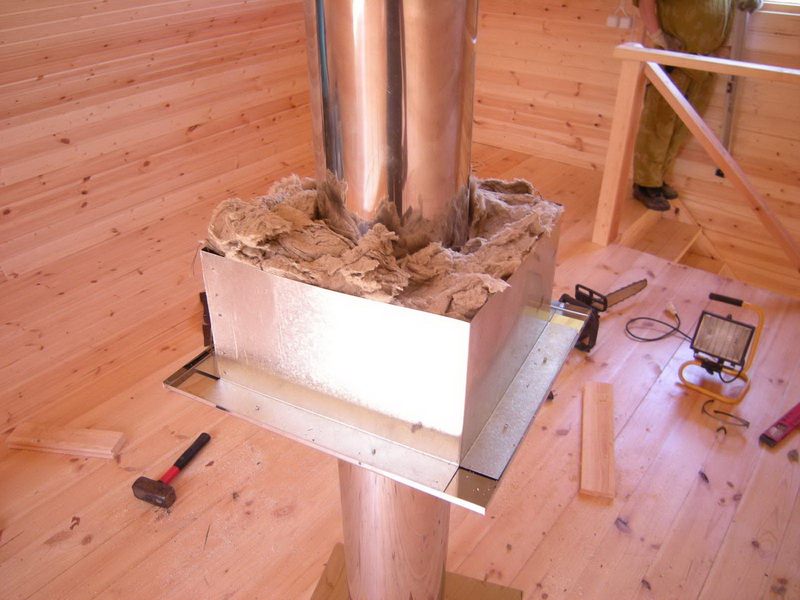

Монтаж дымоходной системы
Итак, приступаем непосредственно к процессу монтажа. Для того чтобы изначально облегчить себе работу, разбираем трубы на части с разной длиной (в соответствие с инструкцией) и ряд отдельных соединительных элементов.
В первую очередь займемся устройством горизонтальной части дымоходного канала. Осуществляем подключение в месте стыка котла и трубы. Для этого мы воспользуемся типовыми переходными деталями, соединение которых с корпусом трубы и воротом котла производится за счет применения обжимных хомутов.
Теперь выполняем установку тройника по центру горизонтальной конструкции, для этого нам понадобятся соединительные хомуты.
Какой порядок соединения секций труб будет правильным? Все просто, каждую последующую секцию надеваем на предыдущую в направлении, от отопительного элемента (котел). Переворот конструкции исключается.
Уклон горизонтального участка дымоходной конструкции направляем от печи (бойлера) вниз и в сторону, уходящую от нее. Концы горизонтальной трубы должны располагаться на разных высотах по отношению друг к другу (разница от 5 до 7 миллиметров).
Участок, где труба будет выведена через стенку наружу, должен быть заизолирован посредством негорючих материалов. В случае с деревянной стеной, трубу следует обмотать слоем асбеста и закрепить подобную конструкцию при помощи негорючего материала. Если мы имеем дело кирпичными или бетонными стенами выходное отверстие может быть загерметизировано строительной монтажной пеной.
На участках прохода труб сквозь стены не рекомендуется производить процесс соединения секций.
Итак, после того, как мы вывели дымоходную трубу наружу, следует произвести установку тройника-компенсатора в месте, где конструкция будет поворачивать вверх. Для того чтобы присоединить тройник к выпуску трубы воспользуемся обжимным хомутом. Для того чтобы повысить жесткость соединения возьмем специальный кронштейн. Если тройник находится достаточно невысоко и может стать причиной ожога (при случайном касании), рекомендуется заизолировать его.
Теперь наш задача - надежно закрепить вертикальный участок конструкции к внешней стене. В связи с этим следует заранее позаботиться об устройстве несущей фермы, закрепленной на поверхности стены анкерами или дюбелями.
Крепеж несущей конструкции проводим в такой последовательности
- размечаем участок стены, расположенный над тройником, куда будет крепиться ферма с пластинами, компенсирующими расширения температуры;
- осуществляем установку отрезка трубы длиной 50 сантиметров на тройник;
- на данную полуметровую трубу монтируем ферму с компенсационными пластинами, после чего фиксируем всю конструкцию дюбелями или анкерами;
- теперь можно производить сборку вертикального отрезка дымохода на необходимую высоту. Каждую последующую секцию трубы одеваем на предыдущую. Крепеж сооружения по высоте, как правило, проводится с шагом в полтора-два метра, однако для надежности можно осуществлять крепление и чаще. Главное – избежать возможных искривлений и провисаний вертикального участка дымоходного канала.

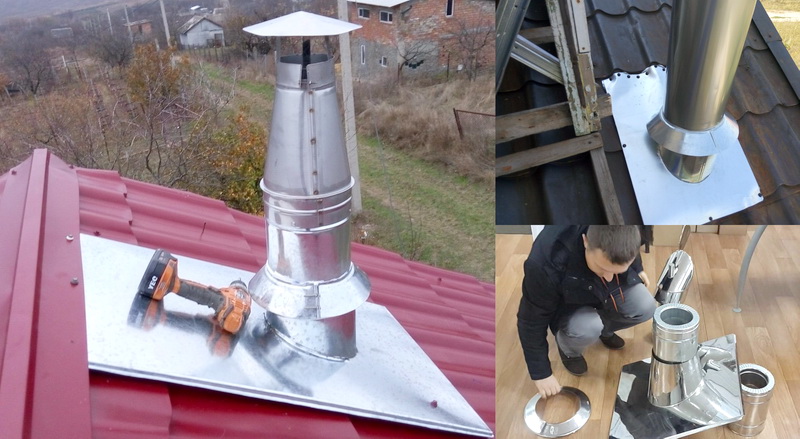

Каким должно быть возвышение дымоходной трубы над уровнем поверхности кровли? Прежде всего, это зависит от того, насколько близко расположен выход дымохода к кровельному коньку. Чем ближе выходное отверстие к коньку, тем выше должна быть труба.
Если высота трубы составляет более двух метров, рекомендуется обеспечить ее дополнительное крепление при помощи растянутого стального троса.
Видео: Установка дымохода
