Установка кондиционера своими руками
Приобретая одну из разновидностей современного кондиционера или сплит-системы, большинство из нас задается вопросом: насколько реальны самостоятельный монтаж и подключения такого оборудования? Вопрос этот не покажется праздным после небольшого мониторинга цен на данный тип услуг.
На самом деле ряд специализированных компаний, занимающихся монтажом охлаждающих сплит-систем, «просят» за свою техническую помощь достаточно дорого.
Представители таких сервисов объясняют свои высокие цены: высокой квалификацией работников, необходимостью использования дорогостоящих специальных устройств и сложностью самого процесса установки. Что ж, в некоторых случаях все это соответствует действительности.
Однако многие покупатели «кондюков» все-таки интересуются возможностью монтажа устройства своими силами, что неудивительно. В первую очередь такой подход – реальная возможность сэкономить несколько тысяч рублей. Кроме того, работа такого рода – это отличный шанс получить новые полезные навыки и опыт.
Технология монтажа и подключения сплит-системы
Об инструментах и оборудовании
Приводим перечень «инвентаря», который понадобится нам для установки сплит-системы. Итак, мы «вооружимся»:
- вакуумным насосом;
- римером;
- перфоратором с набором буров и электродрелью;
- труборезом;
- вальцовкой;
- манометрическим коллектором;
- динамометрическим ключом.
О выборе места
При выборе оптимального сектора расположения для обоих блоков устройства (наружный и внутренний), необходимо учесть важнейший нюанс: должен быть обеспечен свободный и комфортный доступ к оборудованию (блоки придется чистить и производить замену фильтров).

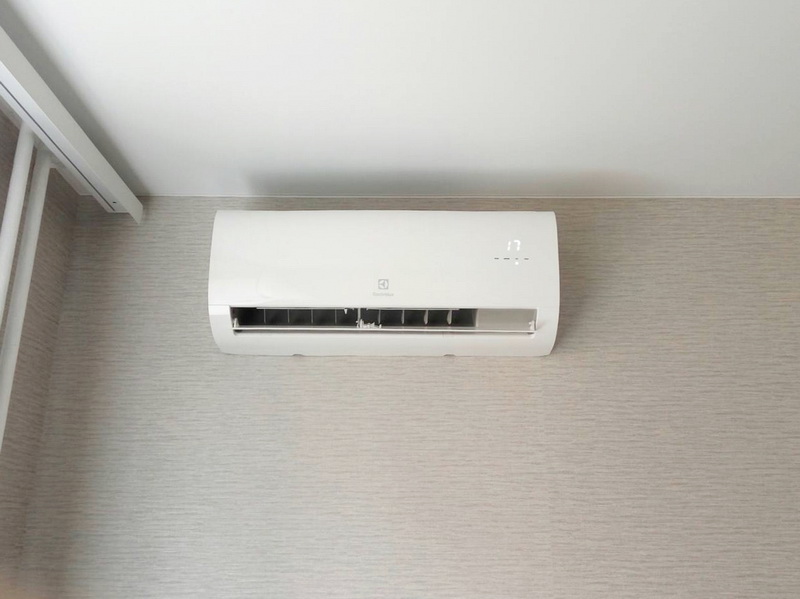

Об установке внутреннего блока
Для монтажа внутренних блоков применяются специальные пластины, которые должны входить в перечень комплектующих устройства. Для того чтобы обеспечить эффективную работу прибора и предотвратить возможное вытекание конденсата в будущем, к закреплению пластины следует подойти очень серьезно. Убедиться в строго горизонтальном положении изделия может помочь строительный уровень.
Следует наметить необходимое количество точек крепежа и просверлить в каждой из них отверстие при помощи перфоратора. Далее в каждом отверстии закрепляем дюбель. Затем осуществляем крепеж монтажной пластины, используя для этого саморезы, после чего производим установку самого внутреннего блока

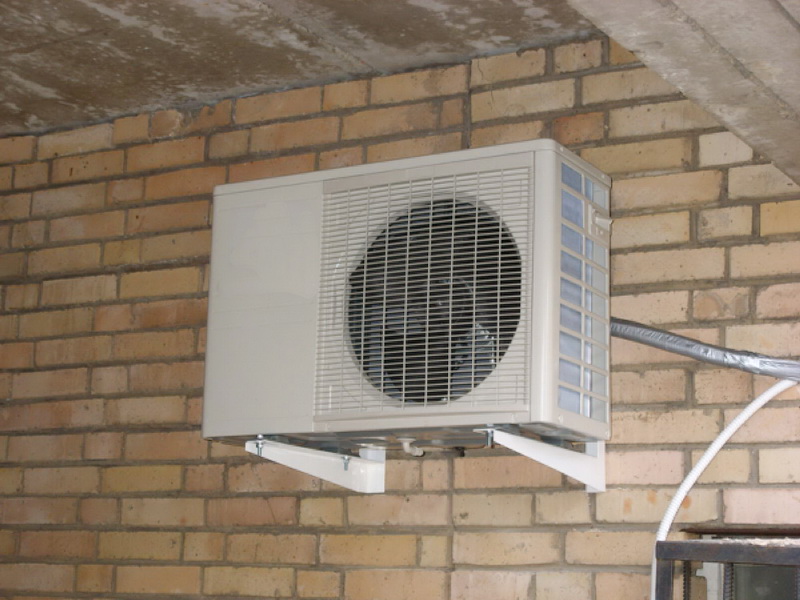

О монтаже внешнего блока
Для крепления внешних блоков сплит-систем обычно применяются специальные кронштейны, которые заранее устанавливаются на наружных стенах зданий (чаше всего сбоку от окон или прямо под ними). Блок должен располагаться на расстоянии не меньшем, чем 10 сантиметров от стены, в противном случае сложно будет обеспечить эффективный обдув. В случае невозможности закрепления кронштейнов прямо из окон, придется прибегнуть к помощи промышленного альпиниста, другой вариант - аренда автовышки.
О межблочных коммуникациях
Для соединения блоков необходимо пробурить в стене отверстие. Для этого мы воспользуемся перфоратором и выберем 4-сантиметровый бур. Если в состав межблочной «трассы» будет входить дренажная трубка, отводящая конденсат, угол уклона штробы должен составить от пяти до десяти градусов в наружную сторону. Сектор штробы между точкой вхождения в стену и внутренним блоком рекомендуется «спрятать» в стену из эстетических соображений.
В процессе штробления стены может образовываться большой объем пыли, в связи с этим, если вы уже отремонтировали помещение, рекомендуем осуществить прокладку «трассы» с внешней стороны. В дальнейшем коммуникацию можно закрыть посредством декоративного короба.
В состав межблочного коммуникационного канала входят несколько основных элементов
- о дренажном трубопроводе;
- о кабелях управления устройствами и электропитающих проводах;
- о трубках фреоновых магистралей (как правило, сделаны из меди).
Оптимальное значение показателя длины трубопровода и проводки, как правило, определяют, измерив общую продолжительность канала.
Для того чтобы эффективно разрезать медные трубки рекомендуем воспользоваться труборезом, но отнюдь не ножовкой или шлифовальной машиной, иначе вам не удастся избежать появления опилок, попадание которых внутрь устройства очень нежелательно. До начала процесса монтажа трубопровод оборачивают слоем теплоизоляции. Случается так, что внутрь мягкой трубы попадает мусор, чтобы этого не допустить каждое из отверстий следует закрыть специальной заглушкой из пластика.
Все элементы коммуникационного канала следует сложить вместе и перемотать виниловым скотчем. Теперь можно заняться крепежем и укладкой канала.

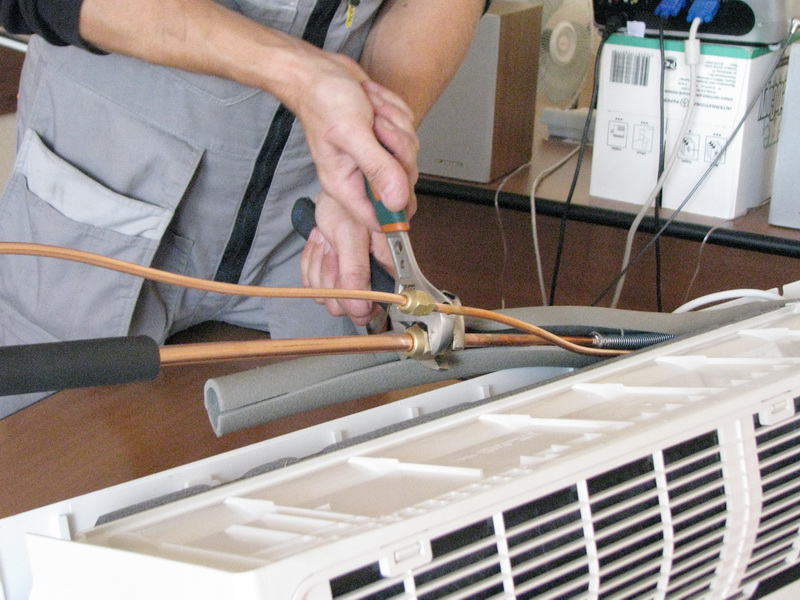

Присоединяем фреоновую магистраль и подключаем провода
Далее необходимо скорректировать длину каждой трубки (путем отрезания нужных размеров) и произвести удаление заусенцев (фаска снимается римером). После того, как гайка будет продеты, необходимо произвести развальцовку трубки с каждого края (и так с каждой трубкой). Теперь подсоединяем трубки краями к штуцерам внутренней и наружной части конструкции. При этом должна быть соблюдена герметичность соединений, поэтому затягивание гаек осуществляется при помощи динамометрического ключа.
Когда монтаж канала коммуникаций будет закончен, следует проверку его герметичности, а также удаление воздуха и влаги, - для этого применим вакуумный насос. Данное устройство подключается к внешнему блоку при помощи манометрического коллектора и «вакуумирует» систему. Длительность данной «процедуры» зависит от габаритов контура.
Когда насос будет отключен, внимательно смотрим за стрелкой манометра, если отклонений нет, значит, вам удалось добиться герметичности системы, в этом случае можно заполнить внешний блок хладагеном, открыв краны контура.
Важный момент: старайтесь не допускать утечек фреона, так они нередко становятся причинами поломок компрессоров. Кроме того данное вещество является вредным для здоровья людей.
Ну что ж, сборка и монтаж системы закончены, фреон уже внутри контура, теперь осталось подключить сплит-систему к сети и удостовериться, что она работает. Подключить кондиционер - элементарная задача. В большинстве случаев питание подключают к внутреннему контуру, путем подведения обычной розетки.
Итак, надеемся, мы помогли вам разобраться в том, насколько реальной является задача по самостоятельной установке кондиционера в собственной квартире.
