Монтаж закрытой электропроводки в квартире своими руками

Сегодня мы поговорим о том, как правильно и качественно произвести замену старой проводки в квартире самостоятельно.

По большому счету все разновидности монтажа электропроводки делятся на две глобальные категории. Монтаж может быть открытым и закрытым.

К открытому варианту монтажа чаще всего прибегают при оборудовании проводки в помещениях деревянного частного дома. Это и понятно, потому как укладка проводов в деревянные стены очень нежелательна.

Как правильно и качественно произвести замену старой проводки в квартире самостоятельно.

По большому счету все разновидности монтажа электропроводки делятся на две глобальные категории. Монтаж может быть открытым и закрытым.

К открытому варианту монтажа чаще всего прибегают при оборудовании проводки в помещениях деревянного частного дома. Это и понятно, потому как укладка проводов в деревянные стены очень нежелательна.

Современные квартиры, как правило, буквально «напичканы» различными видами электроприборов, но паутина из кабелей на стене или на полу (что неизбежно при открытом монтаже) мало кому понравится. Когда то провода крепились к стенам посредством пластиковых скоб, при этом о внешнем виде конструкции мало кто задумывался. Сегодня существует несколько решений проблемы эстетичного вида внешней проводки. Наиболее популярным вариантом в данном случае является применения кабель каналов (коробов), внутри которых провода выглядят значительно симпатичнее. Однако надо учитывать такой момент: слишком большое количество кабель каналов также представляют собой не очень красивую картину.

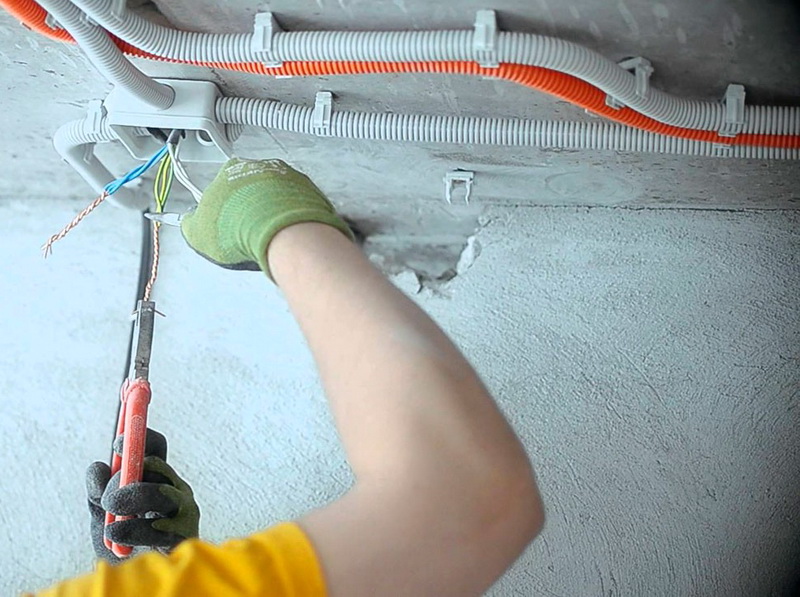

Еще один рациональный и проверенный способ «скрыть» провода – использование гофры, то есть гофрированной трубки, изготовленной из поливинилхлорида. Диаметр трубки может быть разным (в основном, от 16 до 40 миллиметров). В трубку вдевают кабель, при этом используется проволока, расположенная внутри гофры. Затем гофру крепят к стенам, применяя металлические скобы или пластиковые клипсы.

В рамках закрытого варианта монтажа проводка располагается внутри стен и не доступна глазам. Данный метод оптимален для городских квартир. Конечно, у закрытого способа оборудования проводки тоже есть реальные плюсы и минусы.

Разумеется, главным преимуществом является то, что коммуникации спрятаны за тощей стен и не мозолят глаза. Однако скрытый способ монтажа является значительно более трудозатратным и дорогостоящим. В данном случае потребуется приобрести ряд специальных инструментов и провести немалый объем ремонтных работ.

Закрытый монтаж электропроводки этапы работ

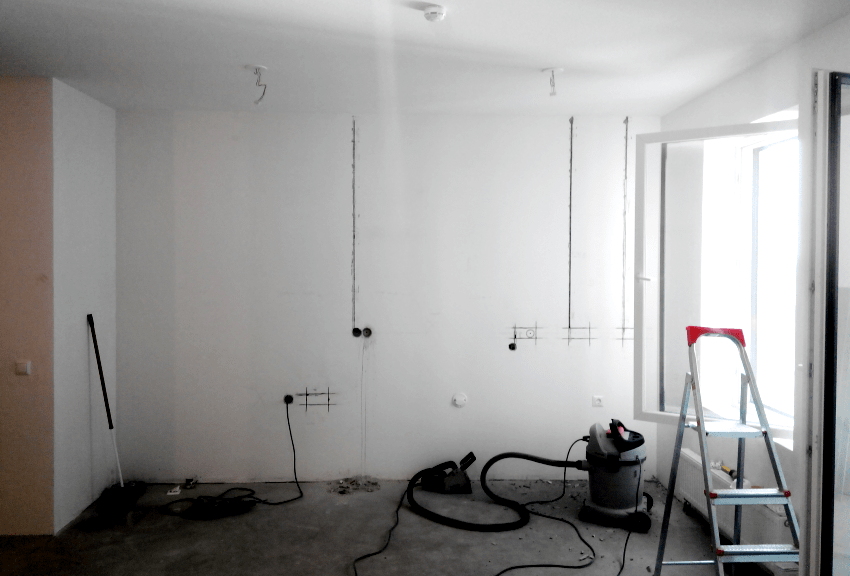

Суть данного метода следующая. Для прокладки кабеля необходимо оборудовать специальные канавки, называемые штробами. Стены штробят, пользуясь перфоратором и штроборезом. Вместо последнего можно воспользоваться болгаркой с алмазным диском. На стенах прочерчиваются парные линии (по местам будущего расположения кабелей), дорожки между этими чертами пропиливаются болгаркой и выдалбливаются при помощи перфоратора, таким образом осуществляется подготовка пазов для проводов.

Когда штроба готова, в нее укладывают провод, затем, разумеется, следует шпаклевка данного участка стены. Иногда для надежности перед укладкой в штробу кабель дополнительно защищают гофрой.

Готовимся к монтажным работам

Начинаем подготовительный этап

Стоит сразу отметить, что если, в соответствии с разработанной схемой, прежняя система проводки не помешает монтажу, лучше оставить старые провода на прежнем месте, чтобы не затрачивать массу времени и сил на демонтажные работы. Если какие-либо точки пересечения все-таки найдутся – полный или частичный демонтаж неизбежен. В этом случае рекомендуется вынести из помещения все предметы мебели и другие вещи или, по крайней мере, надежно прикрыть их – рабочий процесс будет пыльным и грязным.

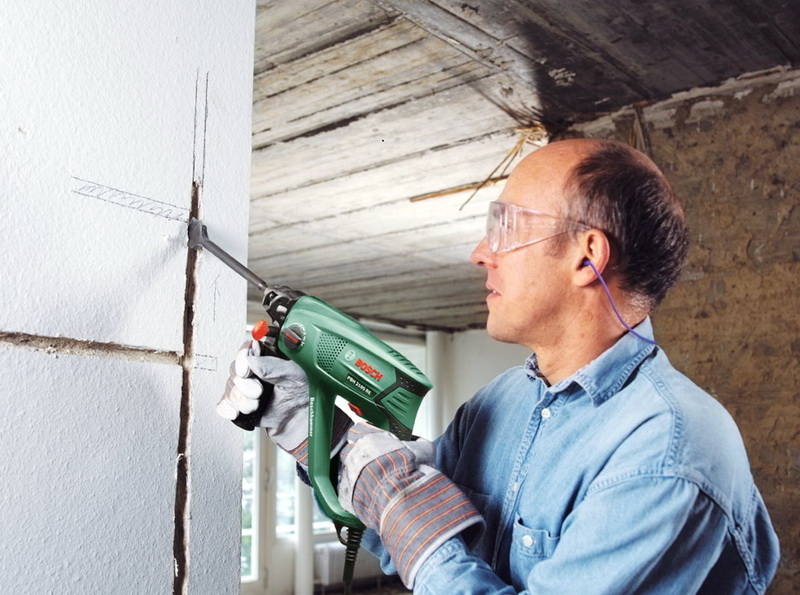

По завершению демонтажных работ можно начинать штробление. Помимо канавки под каждый кабель необходимо оборудовать (сверлим и выдалбливаем) ряд отверстий для выключателей, розеток и распределительных коробок.

Укладываем кабель

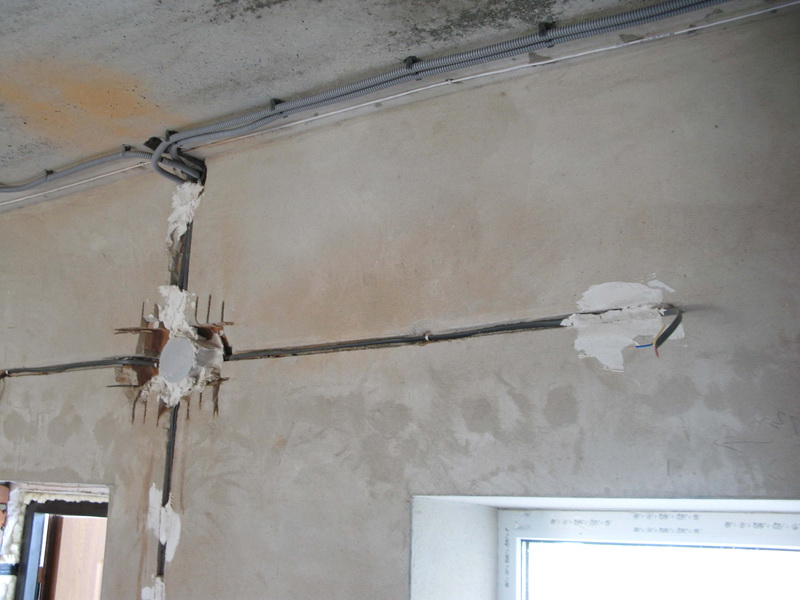

Для укладки кабелей потребуется определенное количество дюбель-хомутов, их без проблем можно приобрести в специализированных магазинах. Итак, берется кусок кабеля нужной длины. Необходимо высверлить отверстия для дюбель-хомутов в штробе, предназначенной для данного кабеля. Затем кабель следует обернуть дюбель-хомутом и уложить в паз. Подобные действия надо будет повторить нужное количество раз по всему периметру прохождения кабеля. Интервалы между дюбель-хомутами могут быть разными, главное удостовериться, что провод надежно закреплен и не «вываливается» из паза. После завершения укладки штробы должны быть качественно зашпаклеваны.

Устанавливаем электроприборы

Первым делом проводим установку и подключение светильников. Под розеточную группу и выключатели оборудуем ряд монтажных коробок (стаканов). В каждое из отверстий, предназначенное для выключателя или розетки, укладываем нужное количество штукатурки, в которой потом утапливаем монтажные коробки. После этого пустое пространство вокруг коробки также следует заштукатурить, а затем выставить ее по уровню. Данный установочный вариант гарантирует надежное крепление розетки. Таким же образом происходит и установка распределительных коробок, после чего придется взять небольшую паузу до тех пор, пока штукатурка не высохнет.

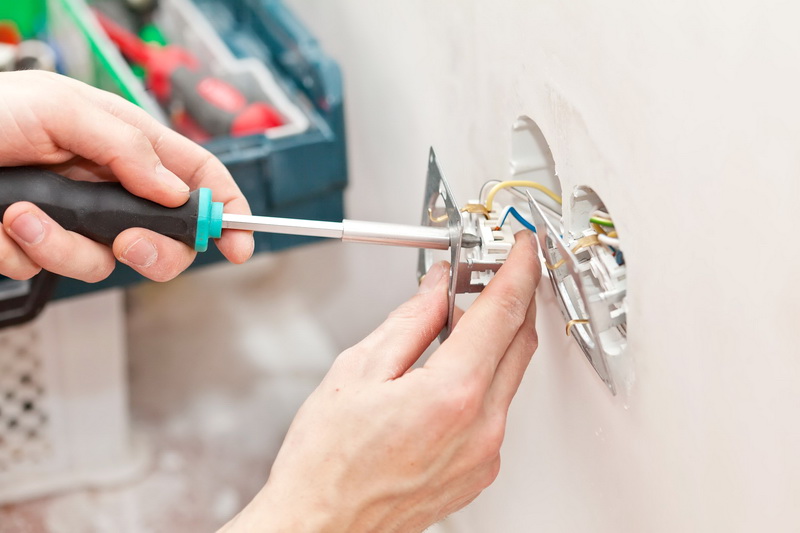

Итак, штукатурка застыла, теперь пришло время установки выключателей и розеточной группы. Со стандартными современными выключателями все совсем просто. Они оснащены специальными металлическими лапками и винтами. При затягивании винтов лапки автоматически расширяются, таким образом происходит их закрепление в монтажном коробе. Когда механизм закреплен, остается поставить на место крышку.

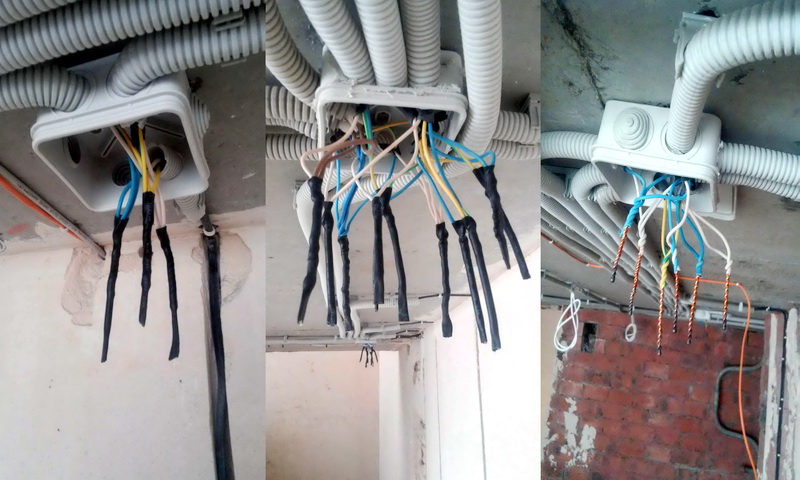

Существует немало различных вариантов соединения проводов, но надежней скрутки пока еще ничего не придумано, - именно такой способ обеспечивает наибольшую площадь контактов. Итак, применяем скрутку. Необходимо произвести зачистку всех отрезков проводов, расположенных в распределительных коробках. После этого плотно кабель скручивается, места соединения (по выбору) спаиваются, обвариваются или опрессовываются специальными гильзами. Далее каждую скрутку следует заизолировать, для этого лучше всего использовать хлопчатобумажную изоленту.

Многие специалисты рекомендуют некоторое время поэксплуатировать новую электросеть, и, только убедившись, что ничего не потребуется менять или добавлять, проводить финишные отделочные работы.

Проверяем и тестируем систему

После завершения отделки и подключения всех элементов новой сети следует провести тщательную проверку всей системы, вплоть до каждого выключателя и розетки. Рекомендуется сразу подключить электросеть к учетному щитку. После этого можно начать тестирование. Если какой-либо из элементов не заработал, лучше сразу определить причину проблемы. Чаще всего в данном случае различные нестыковки возможны внутри распределительных коробок. В связи с этим до завершения тестов из лучше оставлять открытыми (для того чтобы сэкономить время и силы).
