Как смонтировать проводку самостоятельно

Как смонтировать проводку самостоятельно? Разумеется, непосредственно к монтажу электропроводки мы можем приступить только после того, как у нас на руках будет необходимое оборудование. Итак, допустим, мы запаслись осветительными приборами, розетками, кабелями, автоматами-предохранителями и прочими аксессуарами…Тогда начнем.

Постоянно сверяясь с имеющейся у нас схемой, проводим установку распределительных коробок и фиксацию точек крепления осветительных устройств, переключателей и розеток. Если мы планируем в дальнейшем зашивать каждую стену отделочными материалами, то кабель следует поместить в металлический рукав.

Разумеется, непосредственно к монтажу электропроводки своими руками мы можем приступить только после того, как у нас на руках будет необходимое оборудование. Итак начнем...

Этапы работ

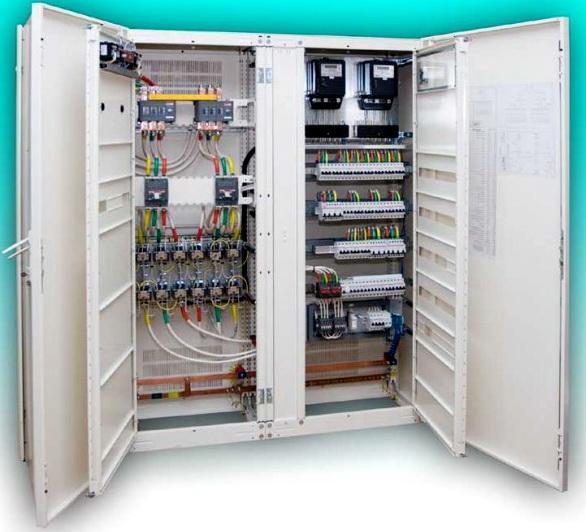

Монтируем сами распределительный щит

Производим крепеж корпуса электрощитка в соответствии с его местоположением на схеме.

Затем осуществляем работы в такой последовательности:

  • монтируем счетчик на корпус щитка;
  • устанавливаем вводный автоматический выключатель при помощи специального металлического профиля (дин-рейки). Если автомат двухполюсный, к нему подводятся нейтраль и фаза;
  • проводим соединение выходных зажимов (клемм) счетчика на вход автомата-предохранителя;
  • заводим кабель в здание и соединяем его входными клеммами прибора УЗО;
  • осуществляем установку счетчика, реле напряжения и автоматов для различных групп электроустройств;
  • соединяем зажимы всех установленных электроустройств посредством одножильного кабеля.

Этапы работ

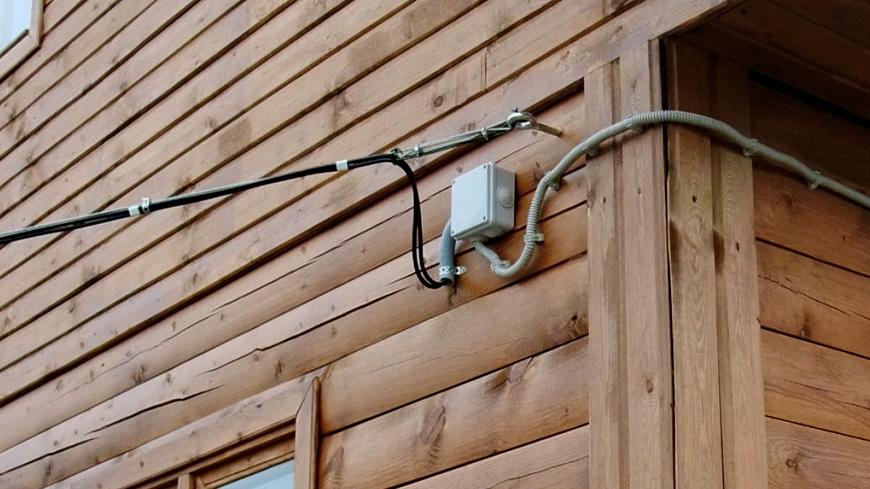

Прокладка кабеля в дом

Есть два основных варианта проведение питающего вводного кабеля в здание – подземный и воздушный. Проведение кабеля по воздуху обойдется значительно дешевле, однако данный способ считается менее надежным. Воздушный вариант предполагает использование самонесущих изолированных проводов и устройство специальной несгораемой гильзы в месте стены, где планируется вход кабеля.

При подземном варианте кабель, прокладывают под грунтом внутри металлической оболочки, которая защищает его от любых внешних воздействий. Данный вариант прокладки провода должен быть обязательно согласован с предприятием, которое отвечает за распределение энергии в данной местности.

Этапы работ

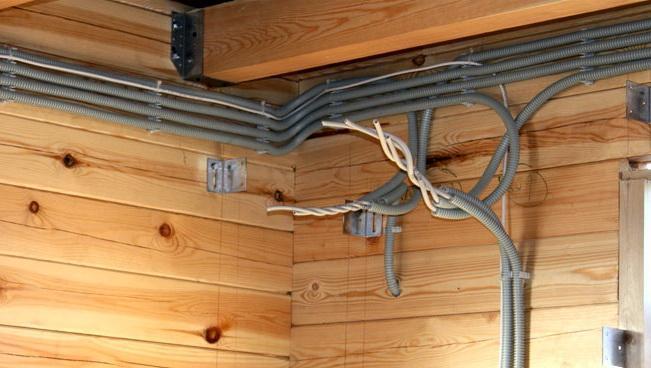

Проводка внутри дома

В случае, если мы запланировали открытый вариант разводки, не лишним будет заранее узнать о различных способах ее устройства:

  • при помощи керамороликов для открытой проводки. Данный вариант оптимален для дома с бревенчатыми стенами и вообще идеально подойдет для интерьера в стиле ретро;
  • при помощи металлических труб. Серьезнейший плюс этого решения – максимальное обеспечение пожарной безопасности. Провода должны заполнять трубу не более чем на 40 процентов. Рекомендуем использовать медные кабели, так как они легко гнутся;
  • при помощи пластиковых кабель-каналов, легко крепящихся к стенам. Выбор вариантов расцветки в данном случае – огромен;
  • при помощи плинтусов со специальными каналами (желобками). В данном случае провода в каналах должны быть закреплены посредством специальных фиксаторов;
  • при помощи скоб, подобранных с учетом размера сечения кабеля. Минус данного варианта – не очень эстетичный внешний вид конструкции. Поэтому такой вид креплений проводов обычно используют при обустройстве хозяйственных и технических помещений.

Все места проходов электрического кабеля сквозь стены необходимо обезопасить путем оборудования там металлических несгораемых гильз.

Этапы работ

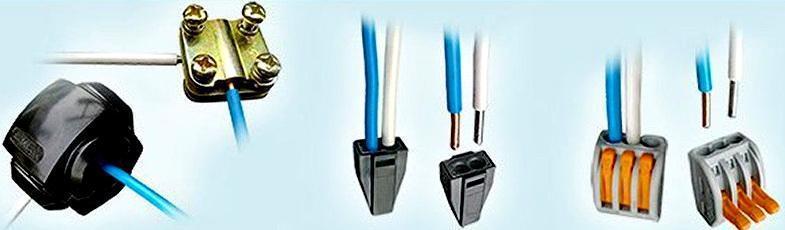

Соединение проводов

В соответствии с техническими правилами и нормами провода соединяются внутри специальных монтажных коробов, которые, как правило, ставят в местах отводов от основных кабелей.

Существует несколько вариантов соединения

  • А) Соединение посредством клемм с самозажимом. Для подобного соединения придется лишь снять 10 миллиметров изоляции кабеля. Размер клемм зависит от размера сечения кабеля (с учетом изоляции).
  • Б) Соединение посредством специальных колпачков для скрутки (изолирующих). В данном варианте следует снять изоляцию с провода таким образом, чтобы оголенный отрезок своей длиной не превышал длину колпачка. Накручиваем колпак на скрутку, в этот момент кабель зажимается специальной конической пружиной. Изоляция обеспечивается пластиковой оболочкой колпачка;
  • В) Соединение посредством механической скрутки. В этом случае провода необходимо зачистить от изоляции на 4 сантиметра и плотно их скрутить. Каждую скрутку мы рекомендуем запаять и обмотать изоляцией (лента).

Важно помнить, что от количества соединений напрямую зависит объем нагрузок, которые способна выдержать система. Чем соединений больше – тем ниже нагрузочные возможности системы.

Этапы работ

Занимаясь соединением проводов, не забывайте о традиционных цветах изоляции

Красный и коричневый цвета – фаза;

Белый и синий цвета – нейтраль;

Зеленый и желтый цвета – заземление.

Система заземления

Трудно представить себе современный частный дом без холодильника, стиральной машинки, бойлера и других бытовых электроустройств с высокой мощностью и металлическим корпусом. Присутствие такого оборудования обязывает владельца дома устроить надежную систему заземления.

Этапы оборудования:

  • копаем траншею, которая по форме должна представлять равносторонний треугольник с длиной сторон в один метр и глубиной в 30 сантиметров. По углам траншеи вкапываем три арматурных прута длиной 3 метра и диаметром 3 сантиметра каждый;
  • соединяем арматуру между собой металлическими уголками посредством сварки;
  • привариваем петлю к одному из уголков и крепим (сварка) стальной прут толщиной в 1 сантиметр по дну траншеи;
  • располагаем прут с таким расчетом, чтобы осуществить его удобное соединение с заземляющим кабелем.
