Ввод домашней электросети своими руками

Важнейший момент устройства электрического снабжения в частных домах и квартирах – монтаж вводного отрезка электросети. От того, насколько правильно будут сделаны расчеты ввода и произведен сам его монтаж, будут зависеть эффективность и долговечность системы электроснабжения вашего жилища.

Сегодня мы разберем различные варианты выполнения ввода электросети, поговорим об их особенностях и ключевых моментах.

Варианты и особенности подключения домашней электросети

О подсоединении воздушной линии

В большинстве случаев для подсоединения сети от воздушной линии электропередачи применяют самонесущие провода с изоляцией (СИПы), срок эксплуатации которых может превышать тридцать лет. Специфика данного варианта в том, что СИПы эффективны только в условиях улицы. Провода данного типа очень плохо отводят тепло, в связи с этим их нельзя укладывать внутри стен и чердаков, и, тем более, прятать в гофры. Провода монтируют на внешние стены здания при помощи специальных фасадных креплений (просвет между креплениями – 6 сантиметров).
В качестве альтернативы СИПам нередко применяются кабели, которые подвешивают с помощью тросов, оснащенных защитной оболочкой. Такие провода натягиваются кровельными коньками и опорными столбами, причем в точке захода кабеля на стену его натяжение должно быть ослаблено. Провода, висящие на тросах, так, же как и СИПы, выглядят совсем не привлекательно в эстетическом плане. Если вы не хотите «портить» внешний вид здания, рекомендуем вам применить вариант с подземной прокладкой ввода.
Конечно, подземный способ прокладки связан с достаточно серьезными финансовыми и трудозатратами. В сравнении с вышеописанными вариантами ввода электросети вам понадобятся лишние 15 метров проводов. Кроме того при данном подходе не обойтись без полипропиленовых труб, которые будут играть роль защитных оболочек.
Также не стоит забывать, о том, что, в процессе проведения работ, необходимо учитывать расположение уже существующих подземных коммуникаций.
Еще один возможный способ ввода электросети – прокладка воздушной ЛЭП непосредственно до узла учета. Обязательных правил, касающихся местонахождения электросчетчиков в данном случае нет. Принципиальный момент только один: счетчик должен быть в месте свободного доступа для сотрудников Горэлектросети. Кроме того учетный узел может находиться только в пределах охраняемой зоны.

О подключении квартиры от электрощита

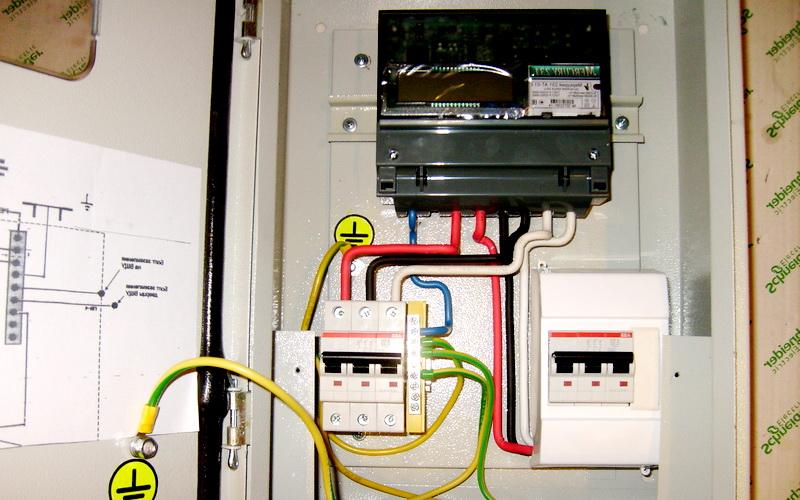

Конечно, в случае с квартирой организовать ввод электросети значительно проще, нежели в варианте с частным домом. В большинстве случаев кабели, защищенные гофрами или пластиковыми коробами, прокладываются по стенам. При наличии доступа к электрощиту на этаже можно с самого начала провести провод внутрь. Для этого необходимо высверлить проход в секторе стены, напротив которого расположен свободный технический колодец. Кабель должен быть достаточно длинным, чтобы его можно было подключить к клеммам электросчетчика с таким расчетом, чтобы оставить петлю в 50-60 сантиметров.

Где может располагаться счетчик

Как правило, определенные проблемы у энергопотребителей появляются при варианте, когда электросчетчик располагается внутри одного из помещений квартиры. При таком раскладе проведение кабелей сквозь стены, а также их укладку в штробы обязательно следует документировать. Для этого есть специальные акты скрытых работ. В связи с этим осуществить ввод электричества абсолютно независимо в этом случае, скорее всего, не выйдет.
В варианте с расположением счетчика на фасаде здания, подводку СИПа можно выполнить непосредственно к учетному боксу. Если завод такого провода внутрь дома неизбежен, обычно используют специальные прокалывающие зажимы. С их помощью осуществляется переход с СИПа на подходящий кабель. Чаще всего инспекторы энергосбытовой компании очень недоброжелательно относятся к случаям «разрывов» линии на отрезке до электросчётчиков. По этой причине рекомендуем спрятать каждый из зажимов во влагонепроницаемый короб, в верхней части которого просверлен ряд отверстий для монтажа пломб. Чаще всего, такой подход не вызывает у представителя Горэлектросети нареканий.

Для прокладки кабеля сквозь внешние стены дома обычно применяют полиэтиленовые или стальные закладные гильзы. Если мы говорим о деревянном доме, здесь провода должны быть спрятаны в цельную оболочку из стали. Защитная оболочка должна простираться до самой точки соединения кабеля с вводно-распределительным устройством. Ее конец, выведенный в сторону улицы, должен быть наклонен к земле, для того чтобы внутрь не могли попасть капли дождя (частицы снега).

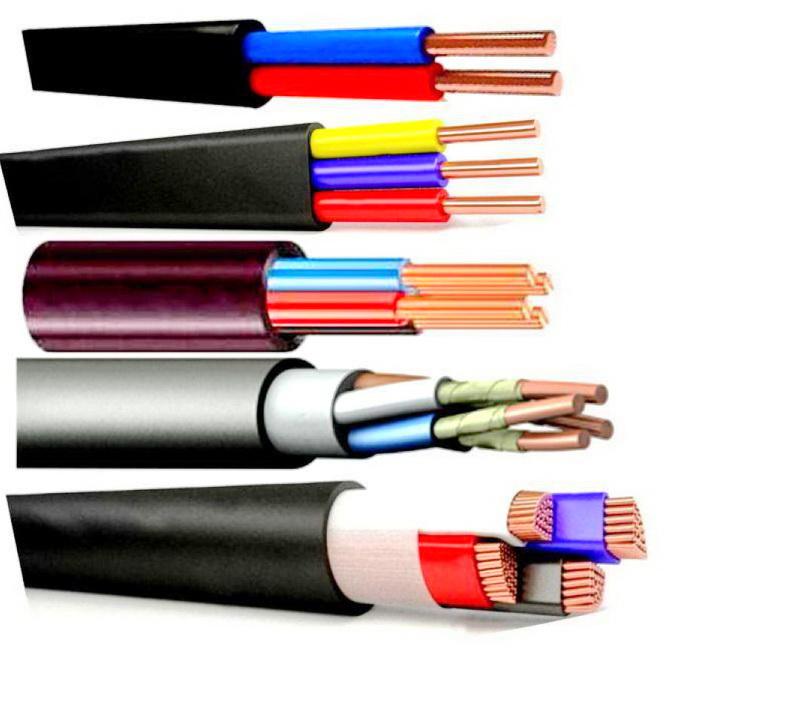

О выборе и укладке кабеля

Известно, что от качества выбранных кабелей во многом зависит долговечность всей домашней электросети. Оптимальный вариант для устройства ввода – применение медного кабеля (модификации ВВГнгд и ВВГнГ). Если мы имеем дело с однофазной сетью – следует сделать выбор в пользу двухжильного кабеля, в случае с трехфазной сетью – отдаем предпочтение четырехжильному. Для того чтобы осуществить подключение от этажного электрощита нужно предусмотреть дополнительную жилу для защитного проводника.
Конечно, выбирая тип кабеля по показателю сечения, следует, прежде всего, отталкиваться от уровня возможной нагрузки. Тем не менее, специалисты советуют не использовать кабели с сечением меньше, чем два с половиной миллиметра. Допустим, расчетная сила тока нагрузки больше 27 ампер. В этом случае вам подойдет кабель с сечением от 4 миллиметров и больше. При нагрузке выше 34 ампер сечение должно быть не меньше 6 миллиметров.

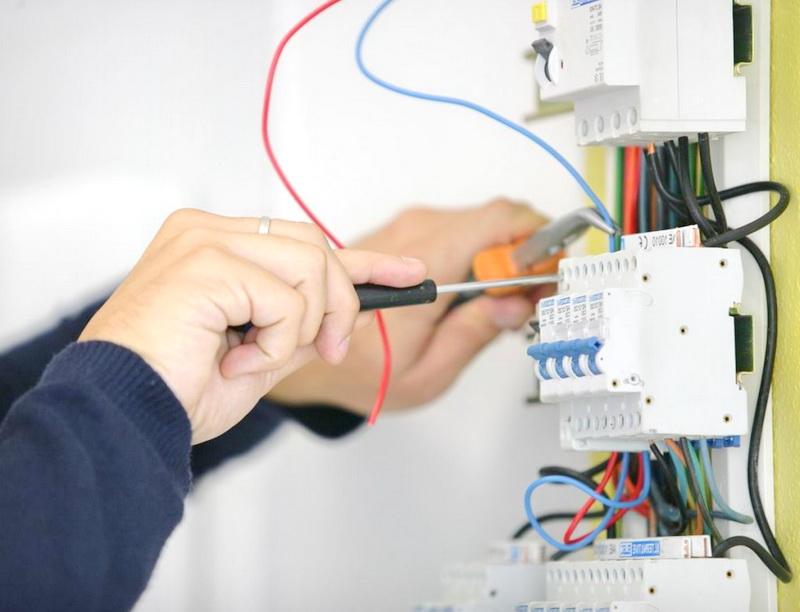

О подключении кабелей к ВРУ и электросчетчикам

Функцию вводно-распределительных устройств могут эффективно выполнять дифференциальные автоматы, которые монтируют в начальной точке электросхемы распределительного щитка. Автомат оснащен специальными зажимами, где располагаются точки предельной мощности электросети. В связи с этим, кабель в месте соединения с ВРУ следует зачистить как минимум на 20 миллиметров (а лучше на 30), а затем сделать петельку для того чтобы обеспечить максимально надежный контакт.
Далее зачищенные жилы кабеля необходимо закрепить в отверстиях клемм (клеммный ряд) и прижать с помощью винтов. Если мы имеем дело с однофазным счетчиком, «ноль» подключается к клемме № 4, а «фаза» - к клемме № 2. В случае с трехфазным счетчиком
Важный момент! Весь спектр работ, связанных с подключением домашней электросети, должен быть выполнен до момента подсоединения системы к линии электропередач.
