Как отапливать помещения инфракрасными обогревателями

Сегодня мы продолжим разговор об отоплении различных видов помещений современным инфракрасным оборудованием. На очереди у нас производственные помещения. В данном материале мы разберем конкретные теплотехнические схемы. Как отапливать помещения инфракрасным обогревателем

Схемы отопления различных сооружений

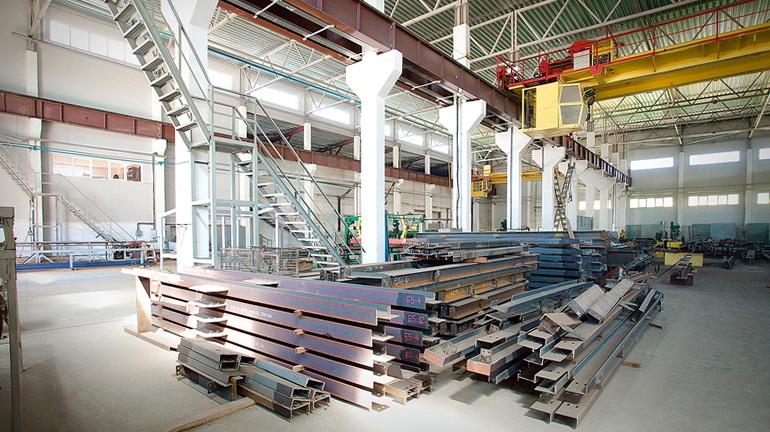

Примерная теплотехническая схема отопления завода металлоконструкций

Условия. Средняя полоса России (отопительный период около 210 дней, средняя температура −3 градуса).
Задача. Поддержать температуру на уровне +18 градусов тепла в рабочее время. В нерабочее время температура должна составлять +5 градусов тепла. Из 210 суток отопительного периода нерабочими являются 60 дней. Продолжительность рабочего дня − 12 часов.
Объект. Здание завода общей площадью 2 тысячи квадратных метров с основных цеховым залом площадью 1500 квадратных метров. Низкий уровень теплопотерь.

В соответствии с условиям проекта, общее время поддержания на территории завода температуры +18 градусов − 75 суток. Температуру +5 градусов необходимо поддерживать в остальное время − в течение 135 суток. Таким образом, среднечасовой расход тепла в рабочее время составит 16 кВт/ч, а в нерабочее − 6 кВт/ч. Согласно несложным расчётам, годовой расход тепла будет равен 55 440 кВт/ч.

Экономия по сравнению с традиционными конвективными системами отопления составляет около 40 тысяч кВт/ч. Очевидно, что использование привычных методов обогрева таких сооружений, как завод металлоконструкций, обходится почти вдвое дороже.

Для оборудования помещений завода потребуется порядка 35 современных инфракрасных обогревателей различных типов в зависимости от размеров и специфики помещений. Их совокупная стоимость в 2,5 раза меньше, чем цена, традиционного котельного оборудования при тех же условиях. Схема отопления завода металлоконструкций

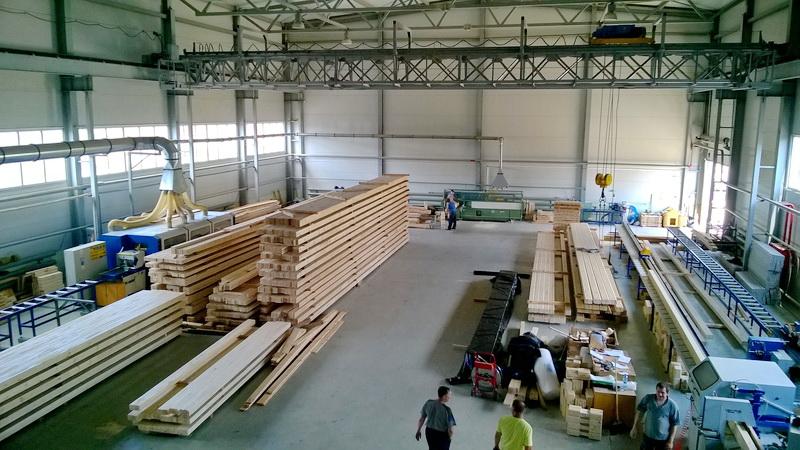

Примерная теплотехническая схема отопления цеха деревообработки

Условия. Субарктический климат (отопительный период около 260 дней, средняя температура −20 градусов).
Задача. Поддержать температуру на уровне +15 градусов тепла в рабочее время. В нерабочее время температура должна составлять +5 градусов тепла. Из 260 суток отопительного периода нерабочими являются 74 дней. Продолжительность рабочего дня − 12 часов.
Объект. Цех деревообработки площадью 450 квадратных метров. Средний уровень теплопотерь.

В таких суровых условиях обогрев помещения в рабочее и в нерабочее время потребует расхода тепла 35 кВт/ч и 25 кВт/ч соответственно. Время поддержания 15-градусной температуры − 93 суток. Время подержания температуры +5 градусов − 167 суток. Средний расход на отопление составит 28,6 кВт/ч. За весь отопительный период будет использовано 178 320 кВт/ч тепла. При расчётах на отопление данного здания при описанном режиме работы с помощью стандартного конвективного теплового оборудования, выясняется, что теплорасход был бы значительно больше.

Стоит обратить внимание, что при необходимости подключится к системе центрального отопления, возникают серьёзные проблемы. Если строитель пропустил короткое северное лето, прокладка ветки теплопровода станет или невозможной, или безумно дорогой. С инфракрасными обогревателями питающимися от электричества, такой проблемы не возникнет.
Конвективное оборудование аналогичной мощности и способное работать в столь сложных климатических условиях обойдётся в 3 раза дороже.  Схема отопления цеха деревообработки

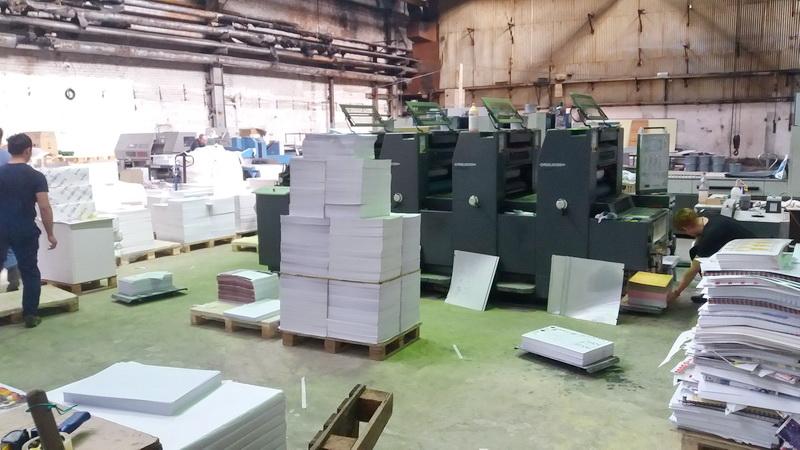

Примерная теплотехническая схема отопления типографии

Условия. Континентальный климат (восток европейской части России, отопительный сезон 220 дней, средняя температура −6 градусов).
Задача. Поддержать температуру на уровне +20 градусов тепла:
В рабочем цехе и административных помещениях − в рабочее время.
В складском помещении − в течение всего отопительного периода.
Поддержать температуру +5 градусов:
В рабочем цехе и административных помещениях − в нерабочее время.
Нерабочие дни − 60 дней. Продолжительность рабочего дня − 12 часов.
Объект. Здание типографии общей площадью 650 квадратных метров, из которых складское помещение занимает 150 квадратных метров. Средний уровень теплопотерь.

Согласно условиям на всей территории типографии необходимо поддерживать температуру +20 градусов в течение 80 суток. Средний расход тепла в таком помещении составит 25 кВт/ч.

Температура +20 градусов на территории 150 квадратных метров (склад) должна поддерживаться в течение 220 суток. Средний расход тепла составит 7 кВт/ч.

Температуру на уровне +5 градусов нужно поддерживать на площади 500 квадратных метров в течение 140 суток. Теплорасход в среднем составит 13 кВт/ч.

Таким образом, средний теплорасход за весь отопительный период будет равен 24,36 кВт/ч. А общий расход тепла за зиму − 128 640 кВт/ч.
Экономия (за счет использования инфракрасного оборудования) по сравнению с конвективным отоплением составит порядка 65 тысяч кВт/ч по расходу и теплу и более чем 100% по приобретению и монтажу оборудования.Схема отопления типографии

Примерная теплотехническая схема оборудования сушки для древесины

Условия. Умеренно континентальный климат (север средней полосы России, отопительный сезон 220 дней, средняя температура −5 градуса).
Задача. Поддержать температуру на уровне +80 градусов тепла в камере сушки в течение всего отопительного сезона.
Объект. Камера сушки площадью 50 квадратных метров. Благодаря тому, что камера находится внутри здания, теплопотери минимальны.

Согласно условиям проекта, расход тепла на обогрев камеры данной площади будет составлять в среднем 7,5 кВт/ч. Таким образом, общий теплорасход за весь отопительный период будет равен 39 600 кВт/ч, что меньше расходов тепла при обогреве с помощью конвективных обогревателей примерно на 13 тысяч кВт/ч.

Для оборудования подобной сушки инфракрасными обогревателями наименьшей мощности потребуется около 20 приборов. Таким образом, оборудование окупит себе меньше, чем за сезон.

Видео: Инфракрасный обогреватель для дома
